Solución de monitor de batería de subestación PBMS9000Pro 110V 220V

La solución de monitoreo de batería PBMS9000Pro con sensor de celda de batería PBAT71 de DFUN puede autodiagnosticar las cadenas de baterías y realizar automáticamente el mantenimiento correspondiente mediante el monitoreo en tiempo real del estado operativo.Como el sensor de celda PBAT71 se alimenta mediante un cable de comunicación, no hay consumo de energía de las celdas de la batería, lo que puede garantizar el funcionamiento confiable de las celdas de la batería.El módulo está equipado con una función de medición de fugas de electrolitos que puede realizar un monitoreo de fugas en línea en el poste de la batería o en la ventilación de gas.
Estado de Disponibilidad:
Cantidad:
  • PBMS9000Pro

  • DFUN

微信截图_20231116151730

Sistema de monitoreo de batería PBMS9000Pro para servicios públicos

- Aplicar a sistemas de energía CC como subestaciones, plantas de energía, etc.

- Monitoreo en línea las 24 horas, los 7 días de la semana y notificaciones de alarma remotas

- Monitorear máx.6 cuerdas y 420 baterías en total

- Mida baterías de Ni-Cd, plomo-ácido y multipolares

- Alimentado por bus de comunicación, sin consumo de batería.

- Diseño antiinterferencias, soporte para conectar con UPS de alta frecuencia

- Protección anti-reversa, sin dañar el sensor de celda ni la batería.

- Detección automática de la dirección de identificación del sensor de batería

- Admite protocolos Modbus, SNMP, MQTT e IEC61850

- Soporte para monitorear fugas de batería y nivel de líquido (opcional)

- Sensor de extensión de soporte para medir la temperatura y humedad ambiente, corriente de fuga y resistencia de aislamiento (opcional)

- Cumple con IEEE 1188-2005

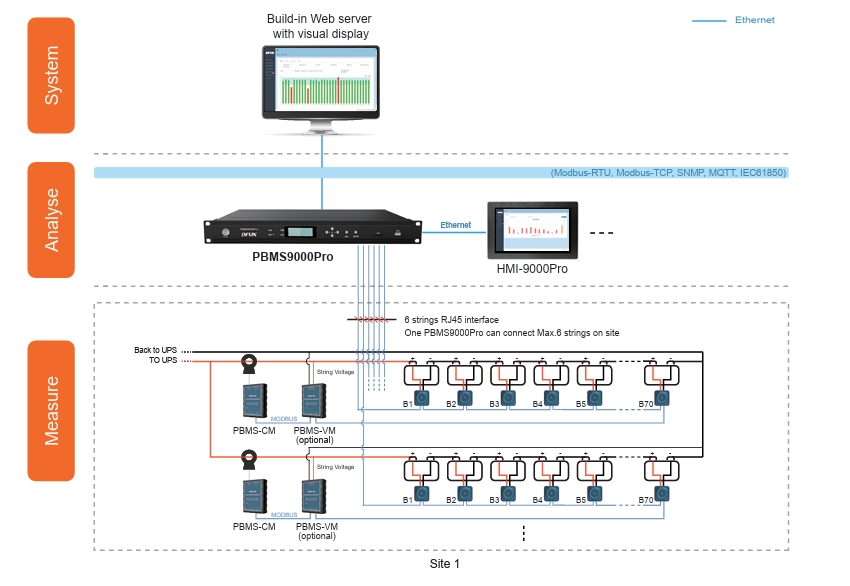

Estructura del sistema

微信截图_20231116151816

Especificación técnica
微信截图_20231116152145
¿Que esta incluido?
微信图片_20231116152029

Controlador principal del sistema de monitoreo de batería PBMS9000Pro

- Diseño estándar de 1 U para armario de distribución.

- Servidor web incorporado con pantalla visual

- Monitorear máx.Batería de 6 cuerdas, en un total de 420 baterías.

- Mida la corriente y el voltaje de la cadena de la batería, el voltaje y la corriente de ondulación, la corriente de carga y descarga, la temperatura interna, la impedancia, la resistencia de aislamiento, la corriente de fuga, la temperatura y humedad ambiente, SOC y SOH

- Mensaje de alarma por SMS o Email

- Admite protocolos Modbus-TCP, Modbus-RTU, SNMP e IEC61850

- Soporte MQTT para formato JSON para carga de datos

- 1 puerto RS485, 2 puertos Ethernet y 1 puerto de Antena 4G para carga de datos

- 6 puertos DI (conexión de entrada digital)

- 6 puertos DO (alarma sonora y luminosa)


微信截图_20231116152049Sensor de medición de corriente de cadena PBMS-CM y sensor Hall

- Una cadena necesita 1 PBMS-CM, cada PBMS-CM con 2 puertos de sensor Hall

- Mida la carga de la cadena de baterías y la corriente de descarga, la corriente de ondulación

- Mida la corriente de carga y descarga de la batería multipolar y la corriente de ondulación con un módulo flexible y un sensor Hall

- Accesorios:

1) Sensor Hall y cable: rango de 0~±1000A con cable de 2m

2) Cable de comunicación: 5 m con puerto RJ45

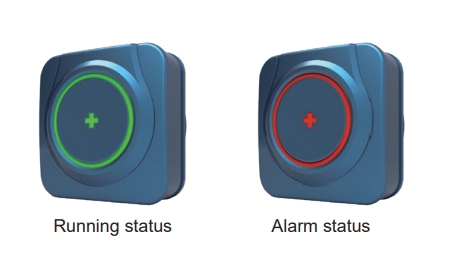

微信截图_20231116152059

Sensor de celda de batería PBAT71-02 / PBAT71-12

- PBAT71-02 para batería de plomo-ácido de 2 V o batería de Ni-Cd de 1,2 V

- PBAT71-12 para batería de plomo-ácido de 12 V

- Monitorear el voltaje de la batería individual, la temperatura interna (polo negativo), la impedancia (valor óhmico)

- Calcular el estado de carga (SOC) y el estado de salud (SOH) de la batería individual

- Admite monitoreo de fugas de batería y nivel de líquido (opcional)

- Alimentado por bus de comunicación, sin consumo de batería.

- Equilibrio automático

Módulos opcionales

微信截图_20231116111855

微信截图_20231116111955

Demostración de la solución PBMS9000Pro

Sitio web:http://120.198.218.87:18089

Deje la información de contacto para la contraseña de demostración.
