Metro funcional multi de la energía de RS485 63A de la fase 3 del carril del dinar DFPM93

Medidor de energía multifuncional  Descripción

El medidor de energía trifásico DFPM93 se utiliza para medir el consumo de energía activa en una frecuencia nominal de 50 Hz o 60 Hz en un circuito de corriente alterna trifásico.Pantalla LCD kWh totales (Imp. y Exp.), kWh totales (Imp. y Exp.), energía multitarifa, voltaje, corriente, potencia, factor de potencia, frecuencia.Se caracteriza por su buena confiabilidad, tamaño compacto, peso liviano, apariencia agradable y fácil de instalar.

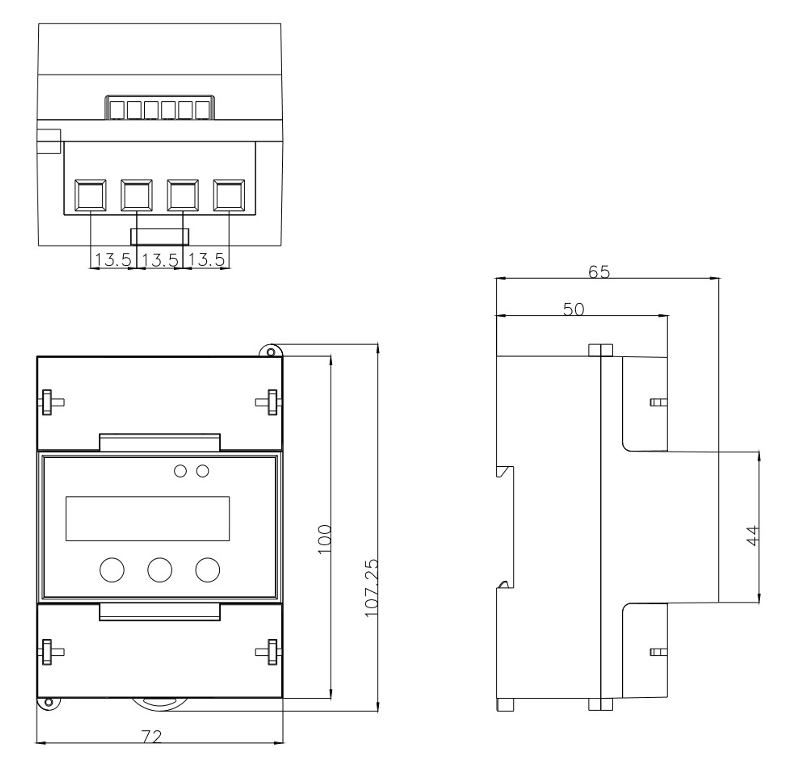

Figura del medidor de energía multifuncional y dimensiones de instalación

Cableado de medidor de energía multifuncional

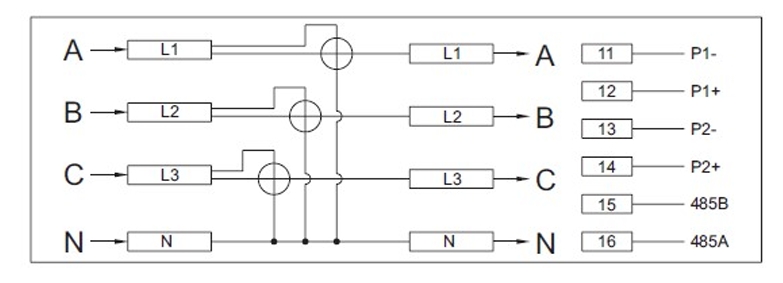

Existen dos modos de conexión: conexión directa y conexión indirecta a través de CT.(1) Para el modelo 5(63)A, el DFPM93 debe conectarse directamente.Plano de conexión directa, en sistema trifásico de 4 hilos.

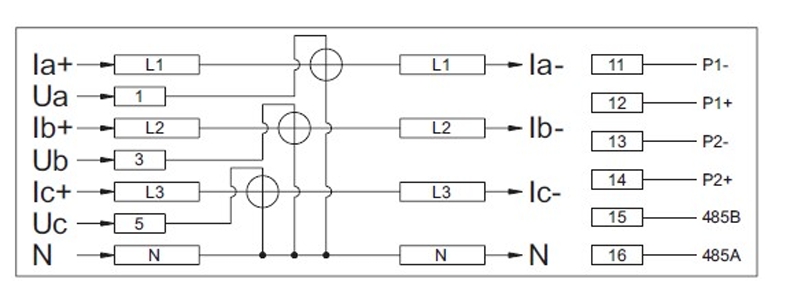

(2) Para el modelo 5(6)A, el DFPM93 debe conectarse a través de un CT externo.Dibujo de conexión indirecta a través de CT, en sistema trifásico de 4 hilos (Se sugiere conectar todos los trifásicos).

Medidor de energía multifuncional Datos históricos de energía

1. DFPM93 registra los datos históricos de energía como se muestra a continuación:

   1) kWh totales mensuales (imp. y exp.), kvarh totales (imp. y exp.), kWh totales, kvarh totales.(últimos 12 meses)

   2) kWh totales anuales (imp. y exp.), kvarh totales (imp. y exp.), kWh totales, kvarh totales.(últimos 10 años)

2.  DFPM93 admite congelar datos de energía diarios y proporciona 2 tipos de datos:

   1) Congelar los datos de energía de ayer de 22:00 a 24:00

   2) Congele los datos de energía del día cada 15 minutos a partir de las 00:00 y actualice los datos diariamente.

Nota: El usuario puede consultar datos históricos de energía a través del registro MODBUS.
