Sistema de gestión de baterías UPS PBAT-Gate

La solución de monitoreo de batería PBAT-Gate con sensor de celda de batería PBAT51 de DFUN puede descubrir oportunamente los problemas con la cadena de baterías y lograr un mantenimiento automático.Se adopta la topología de la red en anillo y se forma automáticamente una estructura de doble cadena cuando se produce una desconexión en el anillo de comunicación para garantizar la estabilidad de la comunicación.El sensor de celda de batería PBAT51 está diseñado con un modo de suspensión para lograr un consumo de energía en espera ultrabajo.
Estado de Disponibilidad:
Cantidad:
  • Puerta PBAT

  • DFUN

微信截图_20231121163354    Sistema de gestión de baterías UPS PBAT-Gate

- Aplicar a UPS y centro de datos

- Monitoreo en línea las 24 horas, los 7 días de la semana y notificación de alarmas remotas

- Monitorear máx.4 cuerdas, en total 480 baterías

- Medir la batería de plomo-ácido

- Diseño antiinterferencias, soporte para conectar con UPS de alta frecuencia

- Detección automática de la dirección de identificación del sensor de batería

- Protocolo de comunicación múltiple (MODBUS-TCP, SNMP)

- Admite 4G para enviar alarma por SMS o carga inalámbrica a la nube

- Cumple con IEEE 1188-2005

Especificación técnica

微信截图_20231117100717

¿Que esta incluido?
微信截图_20231117100700

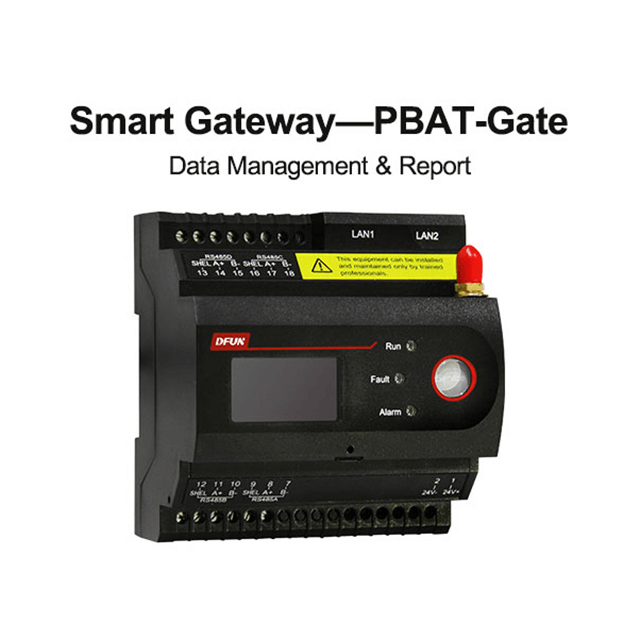

Controlador principal del sistema de monitoreo de batería PBAT-Gate

- Monitoreo en tiempo real 1 conjunto de UPS con máx.480 baterías

- Registro de datos de todos los datos de medición durante 12 meses

- Servidor web incorporado con gráfico de barras y análisis de curvas de tendencia para voltaje, corriente de carga y descarga, temperatura interna e impedancia.

- Informe de voltaje y corriente de la cadena de baterías, voltaje de batería individual, temperatura, impedancia, soporte de exportación de documentos PDF, CSV, etc.

- Alarma de punto de ajuste para voltaje de celda, temperatura interna, impedancia, SOC, SOH (límite superior/límite inferior) y voltaje de cadena, corriente, SOC (límite superior/límite inferior)

- Sensor opcional para 2 puertos AI para temperatura ambiente y sensor de humedad, 1 puerto DO para alarma de luz y sonido, puertos 4DI para conexión de entrada digital

- Admite protocolo SNMP y Modbus TCP

- Admite protocolo HTTP (API RESTful, JSON, formato XML)

- Admite alarma por SMS/correo electrónico

- Admite carga de datos 4G a terceros


微信截图_20231117100729

Sensor de cadena de batería PBAT600Pro

- Monitorear el voltaje de la cadena de baterías, la corriente de carga y descarga.

- Calcular el estado de carga de la batería (SOC)

- Equilibrio automático

- Adquisición de datos

- Detección automática de la dirección de identificación del sensor de cadena de batería completa

- Accesorios:

1) Sensor Hall y cable: rango de 0 ~ ±1000 A con cable de 2 m

2) Cable de comunicación: 5m con puerto RJ11


微信截图_20231117100957

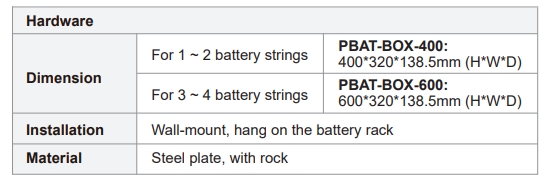

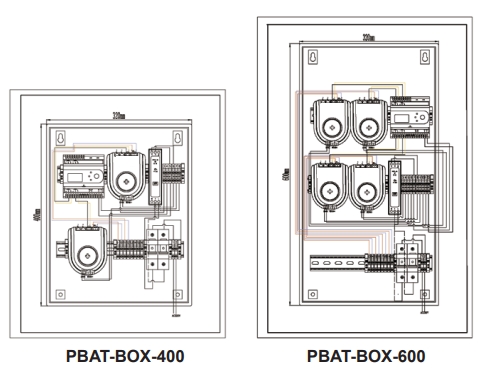

Gabinete para Precableado en Fábrica

- Preinstalación y precableado para PBAT-Gate, PBAT600Pro y fuente de alimentación 1 convertidor en el interior

- Premontaje HMI-Gate si se selecciona

- Proporcionar dibujo de cableado

微信截图_20231117101011


微信截图_20231116095839

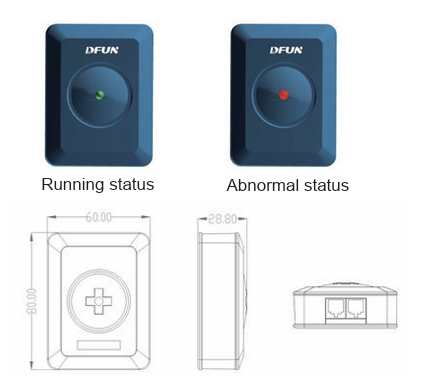

Sensor de celda de batería PBAT51-02/PBAT51-12

- PBAT51-02 es para batería de 2 V, PBAT51-12 es para batería de 12 V

- Monitoreo de voltaje de batería individual, temperatura interna (polo negativo), impedancia (valor óhmico)

- Equilibrio automático

- Montaje con cinta adhesiva 3M

- Accesorios:

1) Cable de medición de batería: 30 cm

2) Cable de comunicación: 40 cm y 70 cm con puerto RJ11 (opcional)


微信截图_20231117101043

HMI normal de 7 pulgadas (opcional)

- HMI con pantalla táctil de 7 pulgadas para visualización y operación

- Consulta de datos en tiempo real:

1) Voltaje de batería individual, impedancia, temperatura interna, SOC, SOH

2) Tensión de cadena, corriente de carga y descarga, SOC, grado de equilibrio

- Consulta de datos de alarma:

1) Estado de alarma en tiempo real e información de alarma relacionada (ID de batería defectuosa, fecha/hora, motivo de la alarma, estado de comunicación, etc.)

2) 3000 registros de alarma para cada bateador de cuerdas

Demostración de la solución PBAT-Gate

Sitio web:http://120.198.218.87:18088/

Deje la información de contacto para la contraseña de demostración.
