Puerta PBAT
DFUN
Sistema de monitoreo de batería UPS PBAT-Gate
- Aplicar a UPS y centro de datos
- Monitoreo en línea las 24 horas, los 7 días de la semana y notificación de alarmas remotas
- Monitorear máx.4 cuerdas, en total 480 baterías
- Medir la batería de plomo-ácido
- Diseño antiinterferencias, soporte para conectar con UPS de alta frecuencia
- Detección automática de la dirección de identificación del sensor de batería
- Protocolo de comunicación múltiple (MODBUS-TCP, SNMP)
- Admite 4G para enviar alarma por SMS o carga inalámbrica a la nube
- Cumple con IEEE 1188-2005

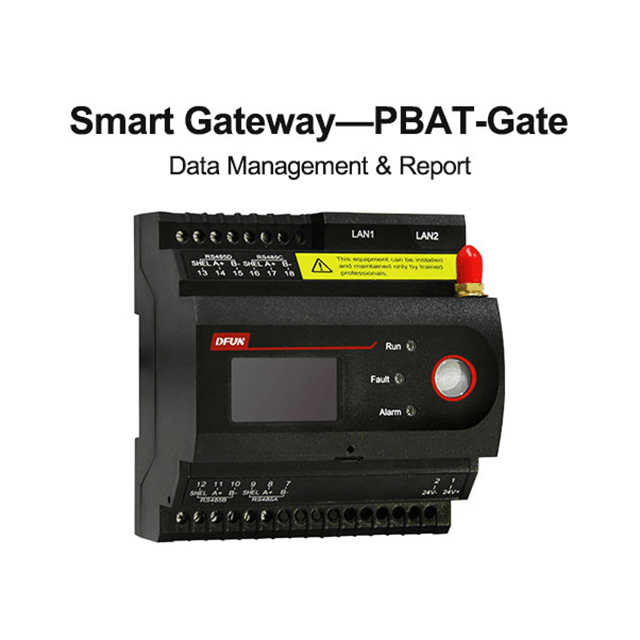

Controlador principal del sistema de monitoreo de batería PBAT-Gate
- Monitoreo en tiempo real 1 conjunto de UPS con máx.480 baterías
- Registro de datos de todos los datos de medición durante 12 meses

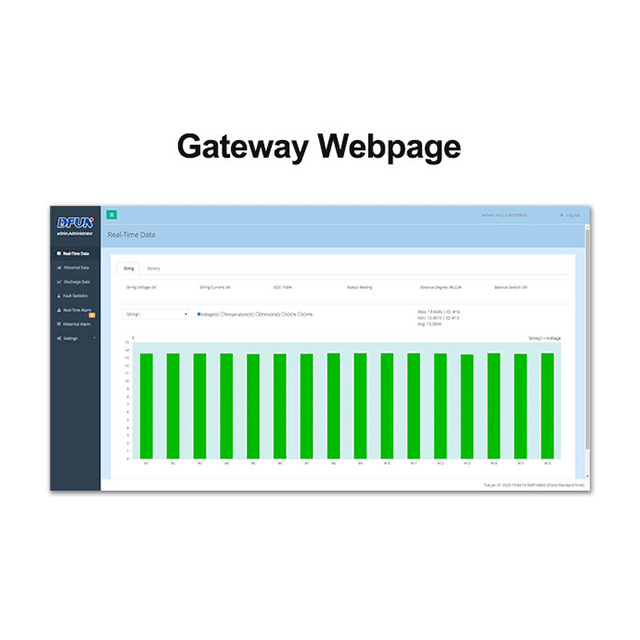

- Servidor web incorporado con gráfico de barras y análisis de curvas de tendencia para voltaje, corriente de carga y descarga, temperatura interna e impedancia.
- Informe de voltaje y corriente de la cadena de baterías, voltaje de batería individual, temperatura, impedancia, soporte de exportación de documentos PDF, CSV, etc.
- Alarma de punto de ajuste para voltaje de celda, temperatura interna, impedancia, SOC, SOH (límite superior/límite inferior) y voltaje de cadena, corriente, SOC (límite superior/límite inferior)
- Sensor opcional para 2 puertos AI para temperatura ambiente y sensor de humedad, 1 puerto DO para alarma de luz y sonido, puertos 4DI para conexión de entrada digital
- Admite protocolo SNMP y Modbus TCP
- Admite protocolo HTTP (API RESTful, JSON, formato XML)
- Admite alarma por SMS/correo electrónico
- Admite carga de datos 4G a terceros
Sensor de cadena de batería PBAT600Pro
- Monitorear el voltaje de la cadena de baterías, la corriente de carga y descarga.
- Calcular el estado de carga de la batería (SOC)
- Equilibrio automático
- Adquisición de datos
- Detección automática de la dirección de identificación del sensor de cadena de batería completa
- Accesorios:
1) Sensor Hall y cable: rango de 0 ~ ±1000 A con cable de 2 m
2) Cable de comunicación: 5m con puerto RJ11

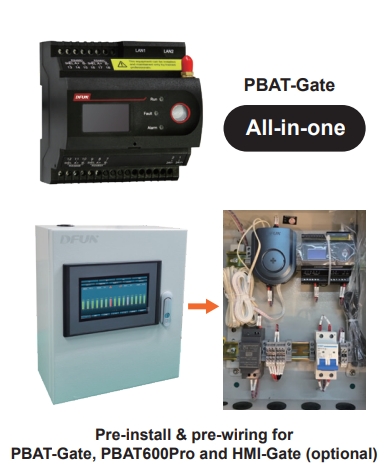

- Preinstalación y precableado para PBAT-Gate, PBAT600Pro y fuente de alimentación 1 convertidor en el interior
- Premontaje HMI-Gate si se selecciona
- Proporcionar dibujo de cableado
Sensor de celda de batería PBAT51-02/PBAT51-12
- PBAT51-02 es para batería de 2 V, PBAT51-12 es para batería de 12 V
- Monitoreo de voltaje de batería individual, temperatura interna (polo negativo), impedancia (valor óhmico)
- Equilibrio automático
- Montaje con cinta adhesiva 3M
- Accesorios:
1) Cable de medición de batería: 30 cm
2) Cable de comunicación: 40 cm y 70 cm con puerto RJ11 (opcional)
HMI normal de 7 pulgadas (opcional)
- HMI con pantalla táctil de 7 pulgadas para visualización y operación
- Consulta de datos en tiempo real:
1) Voltaje de batería individual, impedancia, temperatura interna, SOC, SOH
2) Tensión de cadena, corriente de carga y descarga, SOC, grado de equilibrio
- Consulta de datos de alarma:
1) Estado de alarma en tiempo real e información de alarma relacionada (ID de batería defectuosa, fecha/hora, motivo de la alarma, estado de comunicación, etc.)
2) 3000 registros de alarma para cada batería de cadena
Sistema de monitoreo de batería UPS PBAT-Gate
- Aplicar a UPS y centro de datos
- Monitoreo en línea las 24 horas, los 7 días de la semana y notificación de alarmas remotas
- Monitorear máx.4 cuerdas, en total 480 baterías
- Medir la batería de plomo-ácido
- Diseño antiinterferencias, soporte para conectar con UPS de alta frecuencia
- Detección automática de la dirección de identificación del sensor de batería
- Protocolo de comunicación múltiple (MODBUS-TCP, SNMP)
- Admite 4G para enviar alarma por SMS o carga inalámbrica a la nube
- Cumple con IEEE 1188-2005
Controlador principal del sistema de monitoreo de batería PBAT-Gate
- Monitoreo en tiempo real 1 conjunto de UPS con máx.480 baterías
- Registro de datos de todos los datos de medición durante 12 meses
- Servidor web incorporado con gráfico de barras y análisis de curvas de tendencia para voltaje, corriente de carga y descarga, temperatura interna e impedancia.
- Informe de voltaje y corriente de la cadena de baterías, voltaje de batería individual, temperatura, impedancia, soporte de exportación de documentos PDF, CSV, etc.
- Alarma de punto de ajuste para voltaje de celda, temperatura interna, impedancia, SOC, SOH (límite superior/límite inferior) y voltaje de cadena, corriente, SOC (límite superior/límite inferior)
- Sensor opcional para 2 puertos AI para temperatura ambiente y sensor de humedad, 1 puerto DO para alarma de luz y sonido, puertos 4DI para conexión de entrada digital
- Admite protocolo SNMP y Modbus TCP
- Admite protocolo HTTP (API RESTful, JSON, formato XML)
- Admite alarma por SMS/correo electrónico
- Admite carga de datos 4G a terceros
Sensor de cadena de batería PBAT600Pro
- Monitorear el voltaje de la cadena de baterías, la corriente de carga y descarga.
- Calcular el estado de carga de la batería (SOC)
- Equilibrio automático
- Adquisición de datos
- Detección automática de la dirección de identificación del sensor de cadena de batería completa
- Accesorios:
1) Sensor Hall y cable: rango de 0 ~ ±1000 A con cable de 2 m
2) Cable de comunicación: 5m con puerto RJ11
- Preinstalación y precableado para PBAT-Gate, PBAT600Pro y fuente de alimentación 1 convertidor en el interior
- Premontaje HMI-Gate si se selecciona
- Proporcionar dibujo de cableado
Sensor de celda de batería PBAT51-02/PBAT51-12
- PBAT51-02 es para batería de 2 V, PBAT51-12 es para batería de 12 V
- Monitoreo de voltaje de batería individual, temperatura interna (polo negativo), impedancia (valor óhmico)
- Equilibrio automático
- Montaje con cinta adhesiva 3M
- Accesorios:
1) Cable de medición de batería: 30 cm
2) Cable de comunicación: 40 cm y 70 cm con puerto RJ11 (opcional)
HMI normal de 7 pulgadas (opcional)
- HMI con pantalla táctil de 7 pulgadas para visualización y operación
- Consulta de datos en tiempo real:
1) Voltaje de batería individual, impedancia, temperatura interna, SOC, SOH
2) Tensión de cadena, corriente de carga y descarga, SOC, grado de equilibrio
- Consulta de datos de alarma:
1) Estado de alarma en tiempo real e información de alarma relacionada (ID de batería defectuosa, fecha/hora, motivo de la alarma, estado de comunicación, etc.)
2) 3000 registros de alarma para cada batería de cadena
Demostración de la solución PBAT-Gate
Sitio web:http://120.198.218.87:18088/
Deje la información de contacto para la contraseña de demostración.
