La capacidad de descarga real de las baterías que han estado funcionando en condiciones de carga flotante durante períodos prolongados a menudo no está clara. Depender únicamente de métodos de prueba de capacidad convencionales proporciona una precisión limitada. Si bien los cambios en el voltaje de la batería y la resistencia interna pueden indicar parcialmente una degradación de la capacidad, estos parámetros no son métricas definitivas para medir la capacidad de la batería.
La única solución confiable es realizar periódicamente pruebas de capacidad mediante ciclos controlados de carga y descarga. Esto garantiza que las baterías funcionen a no menos del 80 % de su capacidad, cumpliendo con los requisitos de las cargas de CC durante cortes de energía de CA e identificando posibles problemas con la batería. Este es un elemento crítico de la confiabilidad del sistema de energía de CC.
DFUN Solución de prueba de capacidad del banco de baterías integra múltiples funciones, que incluyen monitoreo remoto en línea, prueba de descarga de capacidad, carga inteligente segmentada, operación y mantenimiento inteligente de la batería, equilibrio y activación de la batería. Es adecuado para sistemas de alimentación de CC, como fuentes de alimentación de telecomunicaciones (48 V) y fuentes de alimentación operativas (110 y 220 V).
Aprovechando años de experiencia técnica y aplicaciones en sistemas de energía de CC, DFUN ha desarrollado sistemas de prueba de capacidad de bancos de baterías en línea en tiempo real. Una innovación clave es la introducción de una Unidad de Protección de Descarga, que permite realizar pruebas de capacidad en condiciones de salvaguardia.
La unidad de protección contra descarga consta de un diodo unidireccional y un contactor normalmente cerrado conectados en paralelo y luego insertados en el circuito de alimentación de la batería. Durante la prueba de capacidad, el diodo garantiza que la carga se detenga mientras continúa la descarga. Esto evita que el dispositivo de carga suministre corriente al banco de baterías, colocando el banco de baterías en un estado de espera activo (en línea en tiempo real). Independientemente del estado operativo del sistema de prueba de capacidad, el banco de baterías permanece en línea. En caso de una falla en el dispositivo de carga o en el sistema de CA, el banco de baterías suministra energía instantáneamente a la carga de CC.

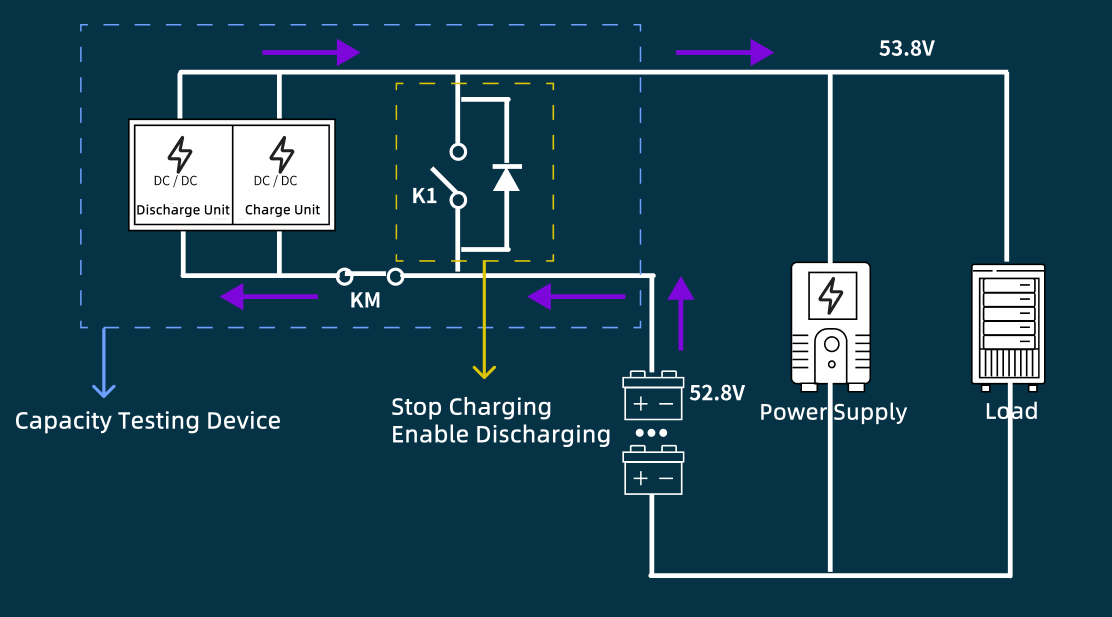

Sistema remoto de prueba de capacidad en línea para fuentes de alimentación de telecomunicaciones (48 V)

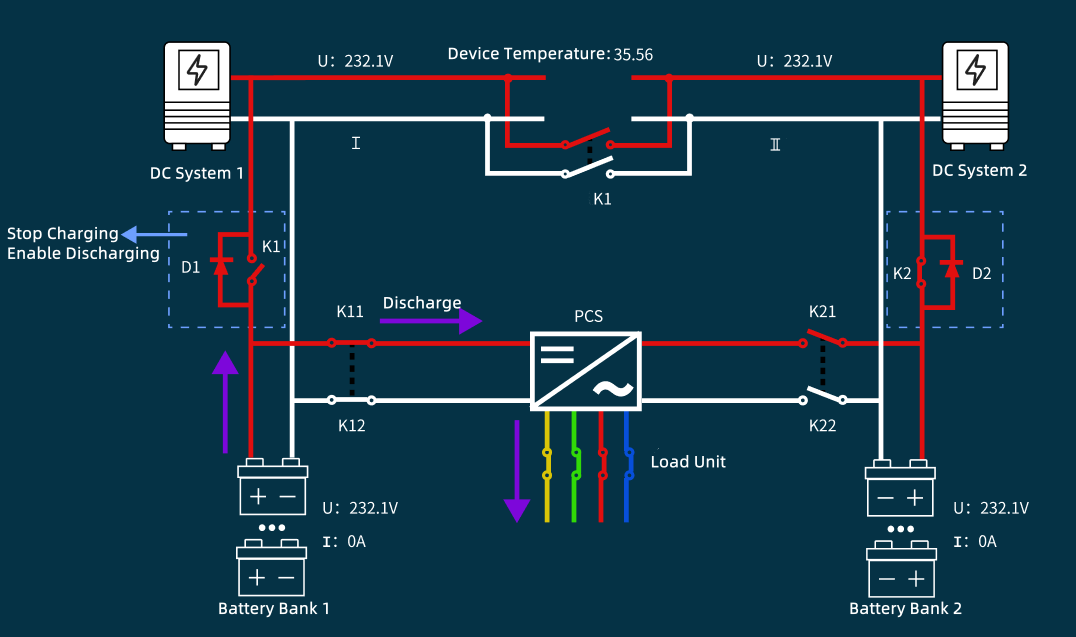

Sistema remoto de prueba de capacidad en línea para fuentes de alimentación operativas (110 V y 220 V)
K1 permanece cerrado, conectando el banco de baterías con el bus DC/dispositivo de carga.
El banco de baterías puede cargarse y descargarse. Si el sistema de CA/dispositivo de carga falla, el banco de baterías proporciona energía en tiempo real a la carga de CC.
Fuentes de alimentación para telecomunicaciones (48 V)
K1 Abierto, KM Cerrado: La batería se descarga a través de la unidad elevadora de descarga CC/CC y se conecta al bus de CC. Durante este estado, el voltaje de salida del sistema de prueba de capacidad es mayor que el voltaje de la fuente de alimentación de CC, lo que garantiza que la carga sea alimentada por el sistema de prueba de capacidad (banco de baterías). El circuito del diodo (D1) deja de cargarse, lo que permite la descarga.
Fuentes de alimentación operativas (110 V y 220 V)
K1 abierto, K11 cerrado: El banco de baterías se descarga a través del inversor PCS, devolviendo energía a la red de CA. El circuito del diodo (D1) deja de cargarse, lo que permite la descarga.
En ambos tipos de sistemas, la unidad de protección de descarga (K/D) garantiza que incluso si ocurren fallas en el sistema de CA, el dispositivo de carga o el sistema de prueba de capacidad, el banco de baterías sigue siendo capaz de suministrar energía en tiempo real a la carga de CC. Esta capacidad de respuesta inmediata satisface las demandas de energía de emergencia en escenarios extremos.
Al integrar la unidad de protección de descarga (K/D) en el circuito de suministro de la batería, el sistema garantiza un suministro de energía ininterrumpido desde el banco de baterías durante las pruebas periódicas de descarga de capacidad. Esto mejora la seguridad y confiabilidad de los sistemas de energía de CC, brindando una seguridad sólida para operaciones críticas.
