Las subestaciones modernas dependen de sistemas de baterías de CC para operar relés de protección, disyuntores, equipos SCADA, sistemas de comunicación e iluminación de emergencia durante un corte de energía. Si falla una celda débil, la confiabilidad de toda la cadena de baterías puede verse comprometida.

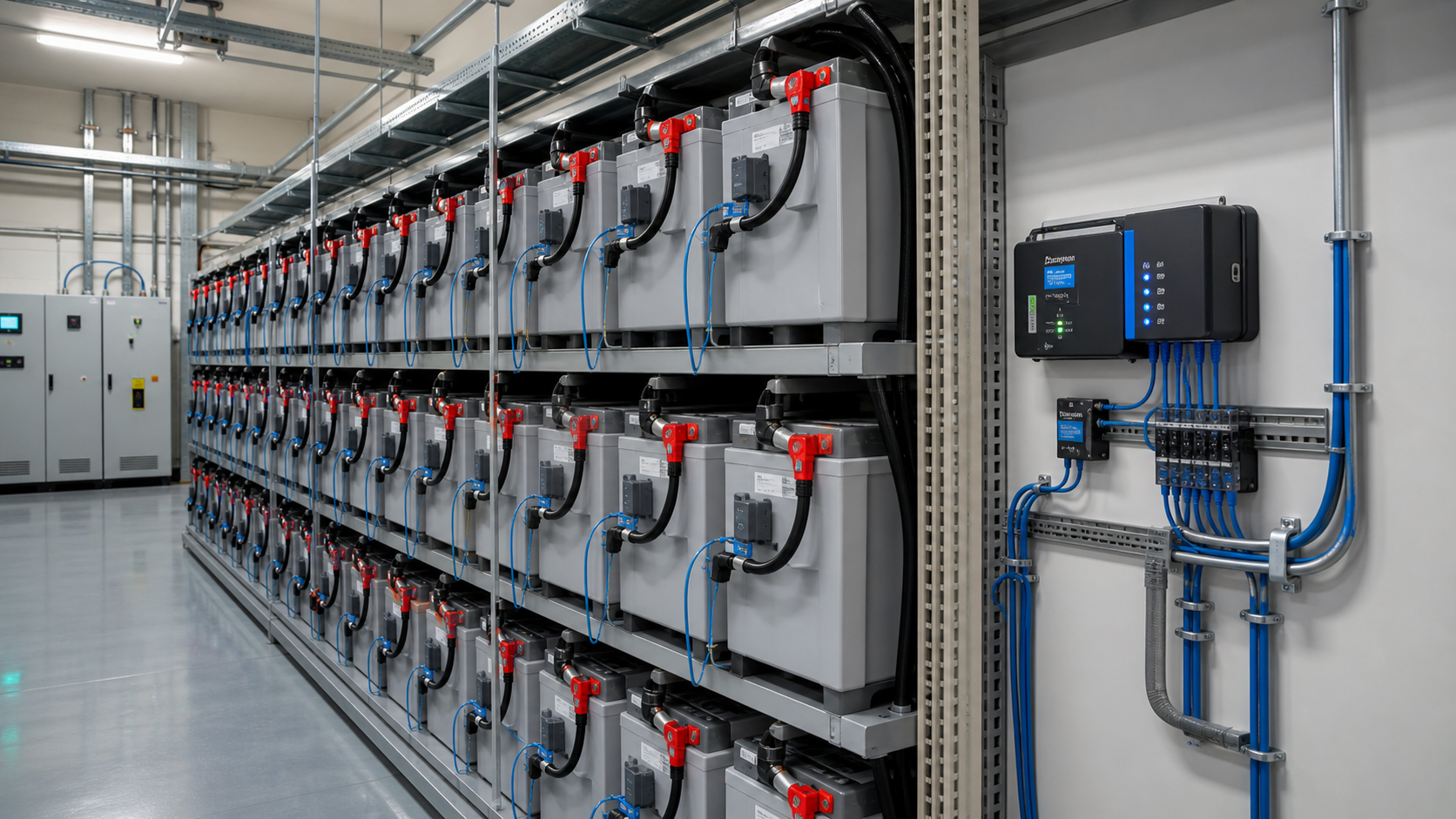

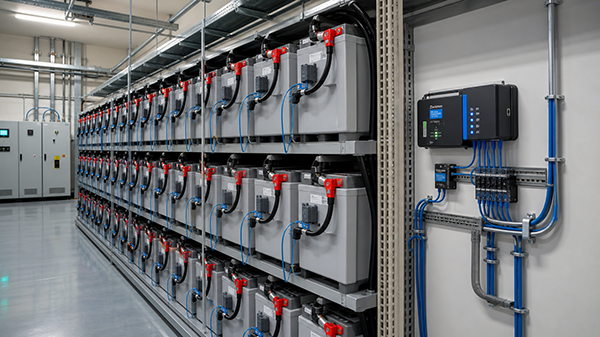

Un sistema de monitoreo de batería de subestación proporciona visibilidad continua del estado de la batería. Al monitorear cada celda y cadena de baterías en tiempo real, las empresas de servicios públicos pueden detectar signos tempranos de deterioro, reducir las inspecciones manuales y prevenir fallas inesperadas de energía de CC.
Las baterías de las subestaciones suelen permanecer en carga flotante durante muchos años. Durante este período, pueden desarrollarse envejecimiento, corrosión, conexiones flojas, problemas de carga y cambios de temperatura sin síntomas evidentes.
La inspección periódica proporciona sólo una instantánea del estado de la batería. En comparación, un monitor de batería de subestación en línea funciona las 24 horas del día, los 7 días de la semana e identifica cambios anormales antes de que afecten a los equipos críticos.
El monitoreo continuo ayuda a las empresas de servicios públicos a:

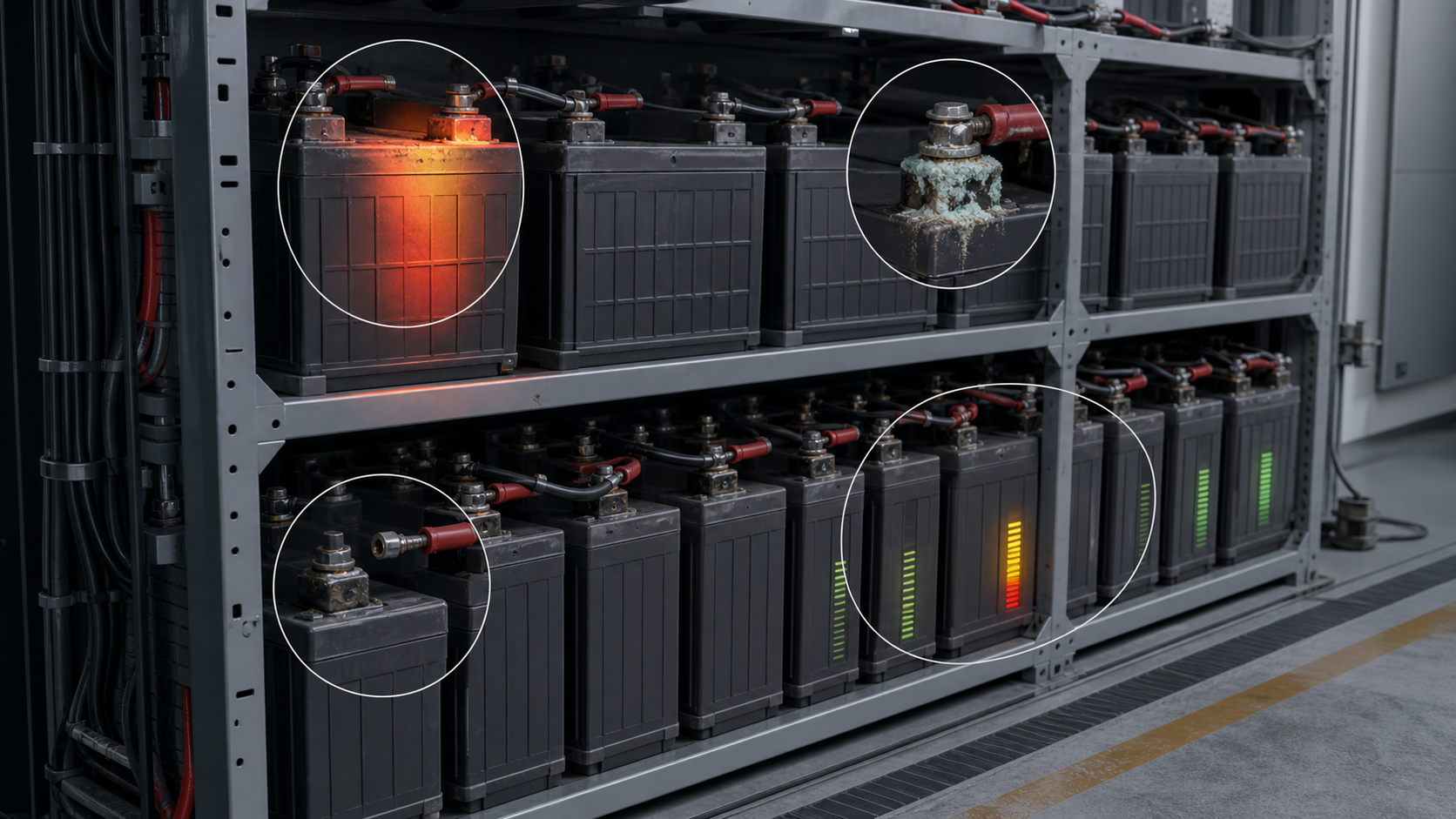

Las fallas de la batería generalmente se desarrollan gradualmente en lugar de ocurrir sin previo aviso. Un sistema confiable de monitoreo de baterías de CC puede identificar muchos de estos problemas a través del voltaje, la resistencia, la temperatura y las tendencias actuales.
Los riesgos comunes incluyen:
Sin un monitoreo continuo, estas condiciones pueden permanecer ocultas hasta que se requiera la batería durante una emergencia.

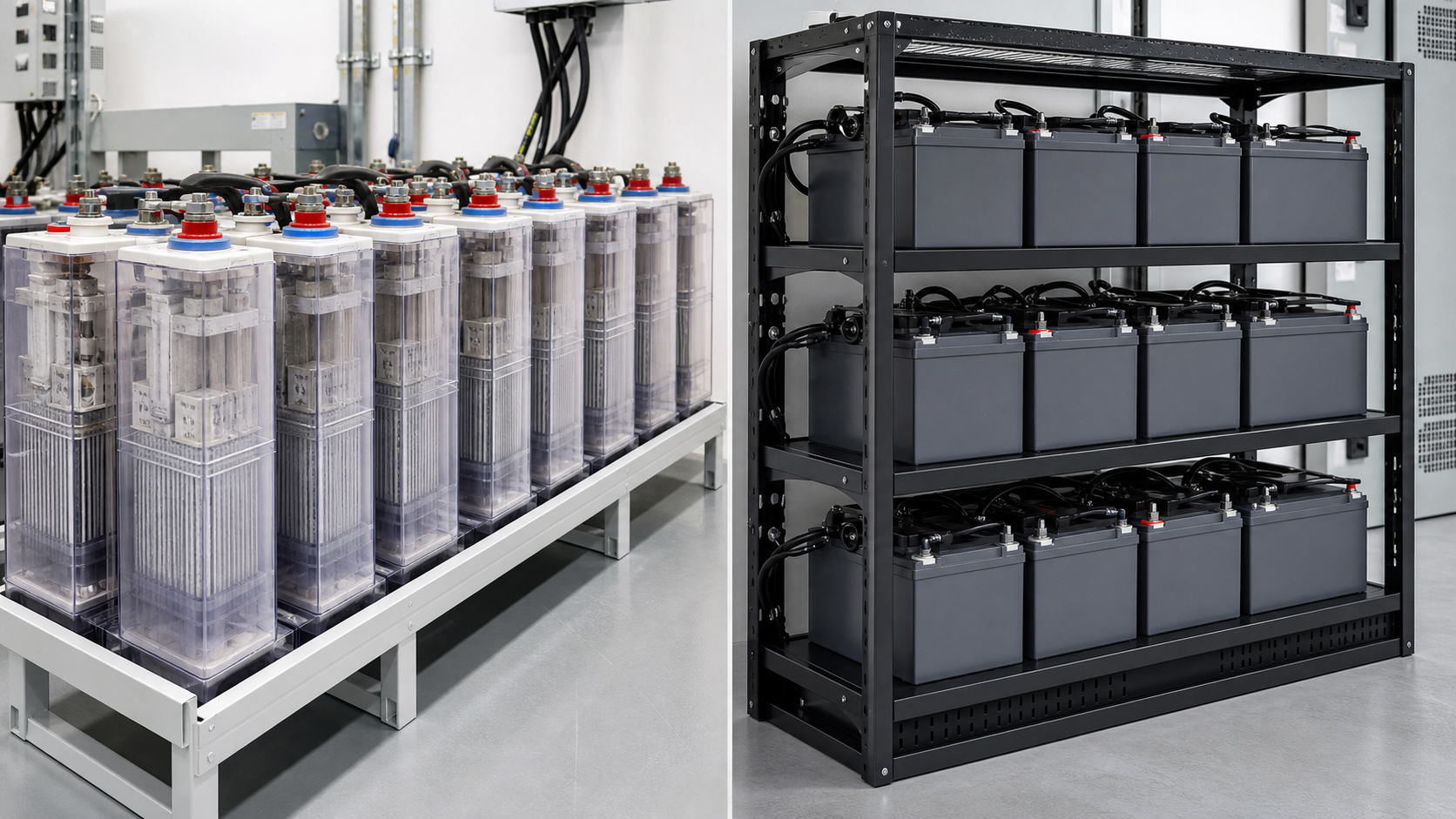

Las subestaciones eléctricas suelen utilizar baterías de níquel-cadmio (Ni-Cd), plomo-ácido reguladas por válvulas (VRLA) o baterías de plomo-ácido inundadas. Cada química requiere una estrategia de seguimiento adecuada.
El monitoreo de baterías de Ni-Cd debe centrarse en el voltaje de cada celda, el estado de carga, la temperatura, las tendencias de envejecimiento relacionadas con los electrolitos y el rendimiento de la cadena. Debido a que los cambios de resistencia interna pueden ser menos pronunciados que en las baterías VRLA, las tendencias de voltaje y carga a largo plazo son especialmente importantes.
El monitoreo de baterías VRLA generalmente se enfoca en el voltaje de la celda, la resistencia interna, la temperatura, la corriente de carga y la degradación de la capacidad. Una tendencia creciente de la resistencia interna puede proporcionar una advertencia temprana sobre el envejecimiento de la batería y la reducción de la capacidad de respaldo.
Una solución flexible de monitoreo de baterías de subestaciones debe admitir baterías de Ni-Cd, VRLA, VLA y litio en una sola plataforma.
Un sistema eficaz debe monitorear tanto las celdas individuales como la cadena completa de baterías. Los parámetros más importantes incluyen los siguientes.
El monitoreo continuo del voltaje de las celdas detecta celdas débiles, sobrecargas, subcargas y desequilibrios de voltaje. Incluso una pequeña desviación puede indicar una falla en desarrollo.
Las altas temperaturas aceleran el envejecimiento de la batería, mientras que una temperatura desigual puede indicar mala ventilación, problemas de carga o celdas defectuosas. Las alarmas de temperatura en tiempo real ayudan a prevenir daños térmicos.
La resistencia interna es uno de los indicadores más útiles del deterioro de la batería. El monitoreo de tendencias puede revelar el envejecimiento mucho antes de que la pérdida de capacidad se haga evidente durante una prueba de descarga.
El voltaje de la cadena, la corriente de flotación, la corriente de carga/descarga y la corriente de ondulación brindan información valiosa sobre el rendimiento del cargador y el estado general de la batería.
Los terminales flojos o corroídos pueden provocar caídas de tensión y calentamiento localizado. La detección de resistencias anormales en las conexiones permite a los equipos de mantenimiento corregir estos problemas antes de que se conviertan en riesgos para la seguridad.

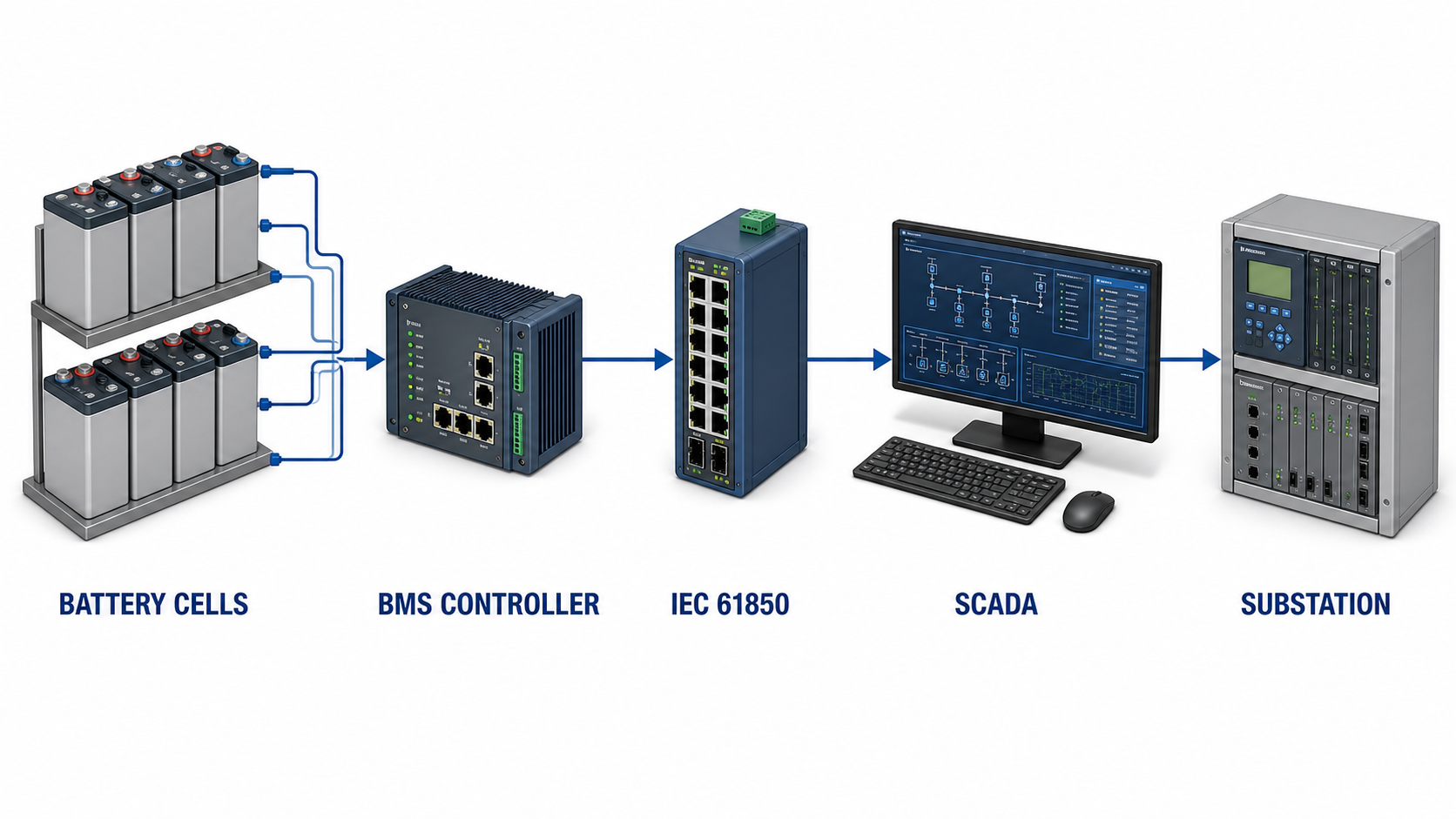

Las empresas de servicios públicos a menudo necesitan que los datos de la batería estén disponibles a través de SCADA, EMS, DCS o plataformas de gestión de red existentes. Por lo tanto, un sistema moderno de monitoreo de baterías para empresas de servicios públicos debería admitir protocolos de comunicación industriales estándar.
Las opciones de integración comunes incluyen:
El monitoreo de baterías IEC 61850 es particularmente valioso para las subestaciones digitales porque simplifica la comunicación con dispositivos electrónicos inteligentes y sistemas de automatización de subestaciones.
Antes de seleccionar un sistema de monitoreo de batería de subestación, los ingenieros deben confirmar la siguiente información del proyecto:
Los sensores de monitoreo deben instalarse sin interrumpir el funcionamiento normal de la batería siempre que sea posible. También se deben considerar el tendido de cables, el aislamiento, la compatibilidad electromagnética y los procedimientos de seguridad eléctrica.

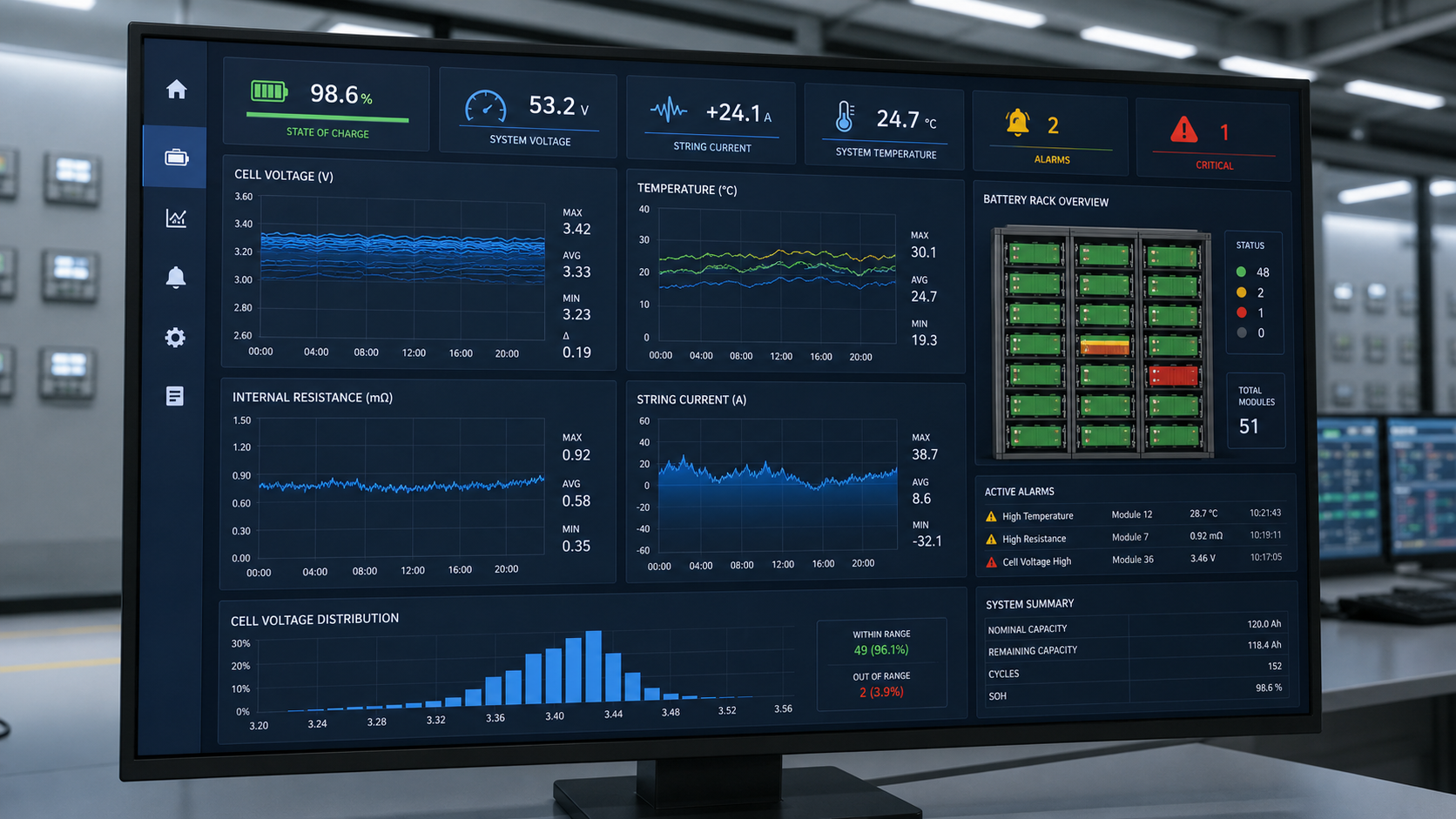

Un sistema profesional debería proporcionar más que datos sin procesar. Las alarmas de varios niveles, las tendencias históricas y los informes automatizados ayudan a los ingenieros a comprender qué celda es anormal, qué tan rápido se está deteriorando y cuándo se requiere mantenimiento.
Las funciones útiles incluyen:
Esto permite a las empresas de servicios públicos pasar del reemplazo programado al mantenimiento basado en la condición, lo que reduce las visitas innecesarias al sitio y los costos de reemplazo de baterías.

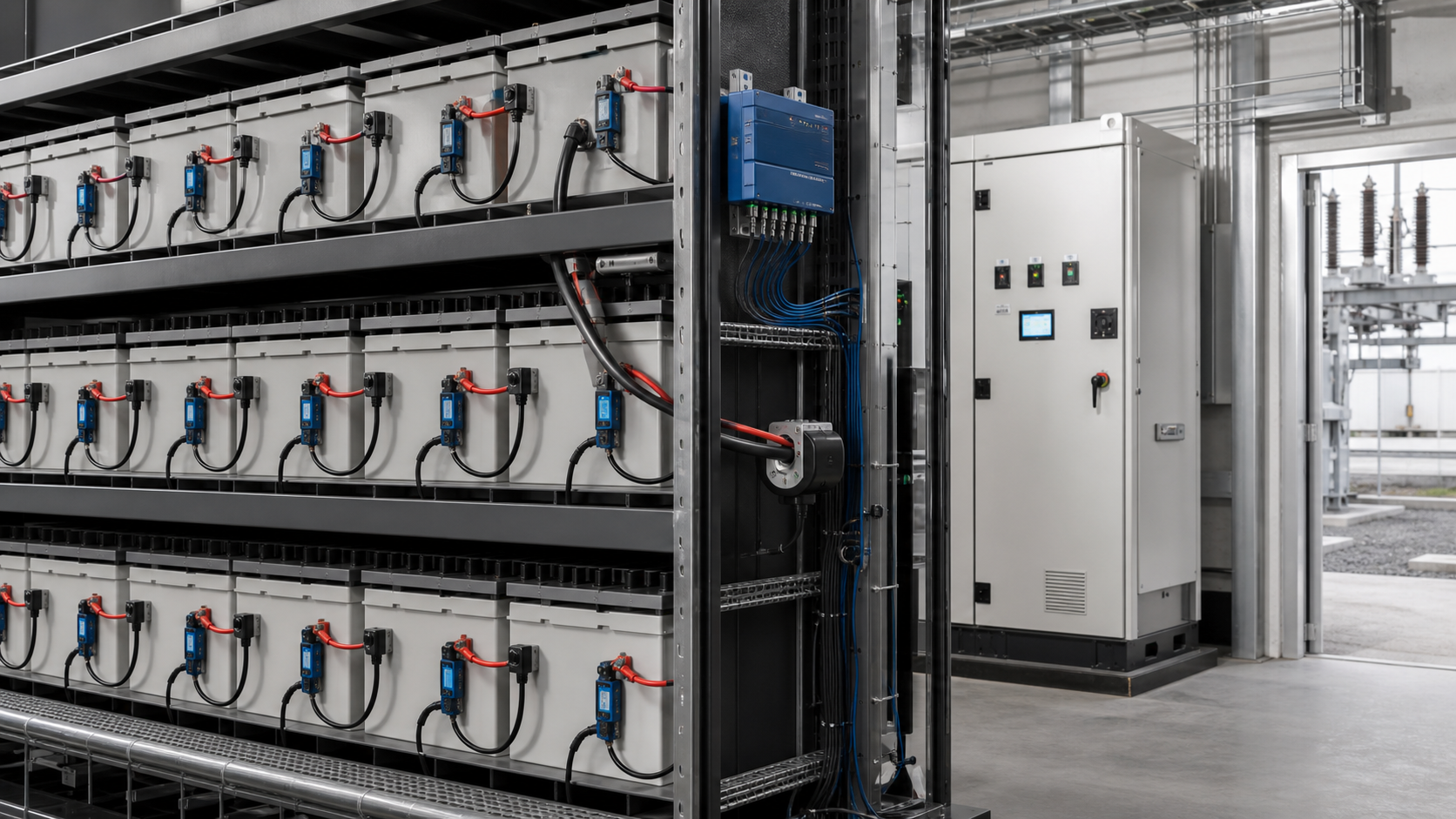

DFUN proporciona una solución completa de monitoreo de baterías de subestaciones eléctricas, redes de transmisión y distribución, plantas de energía, servicios industriales e instalaciones de energía renovable.
La solución DFUN admite:
Ya sea actualizando una instalación existente o diseñando una nueva subestación, DFUN ayuda a las empresas de servicios públicos a identificar los riesgos de la batería antes, reducir los costos de mantenimiento y mejorar la confiabilidad de la energía de respaldo.
En la mayoría de los proyectos, el sistema de monitoreo se puede instalar minimizando la interrupción de las operaciones existentes. El plan de instalación debe seguir los procedimientos de seguridad eléctrica específicos del sitio.
Sí. Una plataforma profesional de monitoreo de baterías puede admitir múltiples químicas de baterías, incluidas baterías de Ni-Cd, VRLA, VLA y de litio.
No. El monitoreo en línea proporciona una alerta temprana continua, mientras que las pruebas periódicas de capacidad verifican la capacidad real de respaldo y el tiempo de ejecución. El uso de ambos proporciona información más completa sobre el estado de la batería.
Los umbrales configurables, los retrasos de las alarmas, las alertas de varios niveles y el análisis de tendencias ayudan a distinguir el deterioro genuino de las fluctuaciones temporales.
Para recomendar la solución correcta, proporcione el tipo de batería, voltaje de celda, número de celdas y cadenas, método de comunicación, SCADA o plataforma de automatización existente, requisitos de alarma y entorno de instalación.
Comuníquese con DFUN para analizar su proyecto y recibir una propuesta personalizada de sistema de monitoreo de baterías de subestaciones.
