Sistema de gestión de baterías de celdas PBMS9000Pro NiCad y VLA/VRLA

La solución de monitoreo de batería PBMS9000Pro con sensor de celda de batería PBAT81 de DFUN puede mostrar y emitir alarmas sobre baterías defectuosas para realizar la automatización de la detección de baterías y la detección de anticipación de fallas.PBAT81 es un módulo de sensor inteligente altamente integrado que se puede utilizar para monitorear baterías de plomo-ácido y baterías de níquel-cadmio reguladas por válvula.Puede medir de forma rápida y precisa parámetros como el voltaje, la resistencia y la temperatura del polo negativo de las celdas de la batería en línea.
Estado de Disponibilidad:
Cantidad:
  • PBMS9000Pro

  • DFUN

微信截图_20231117142822

Sistema de gestión de baterías de celdas PBMS9000Pro NiCad y VLA/VRLA

- Aplicar a sistemas de energía CC como petróleo y gas, plantas químicas, plantas de energía, etc.

- Monitorear máx.6 cuerdas y 420 baterías en total

- Mida baterías de Ni-Cd, plomo-ácido y multipolares.

- Alimentado por bus de comunicación, sin consumo de batería.

- Diseño antiinterferencias, soporte para conectar con UPS de alta frecuencia

- Detección automática de la dirección de identificación del sensor de batería

- Admite protocolos Modbus, SNMP, MQTT e IEC61850

- Sensor de extensión de soporte para medir la temperatura y humedad ambiente, corriente de fuga y resistencia de aislamiento (opcional)

- Cumple con IEEE 1188-2005

Estructura del sistema

微信截图_20231117142852

Especificación técnica
微信截图_20231117142926
¿Que esta incluido?

微信图片_20231116152029Controlador principal del sistema de monitoreo de batería PBMS9000Pro

- Diseño estándar de 1 U para armario de distribución.

- Servidor web incorporado con pantalla visual

- Monitorear máx.Batería de 6 cuerdas, en un total de 420 baterías.

- Mida la corriente y el voltaje de la cadena de la batería, el voltaje y la corriente de ondulación, la corriente de carga y descarga, la temperatura interna, la impedancia, la resistencia de aislamiento, la corriente de fuga, la temperatura y humedad ambiente, SOC y SOH

- Mensaje de alarma por SMS o Email

- Admite protocolos Modbus-TCP, Modbus-RTU, SNMP e IEC61850

- Soporte MQTT para formato JSON para carga de datos

- 1 puerto RS485, 2 puertos Ethernet y 1 puerto de Antena 4G para carga de datos

- 6 puertos DI (conexión de entrada digital)

- 6 puertos DO (alarma sonora y luminosa)


微信截图_20231117142933

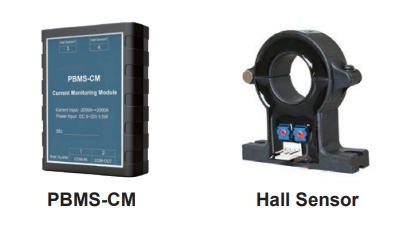

Sensor de medición de corriente de cadena PBMS-CM y sensor Hall

- Una cadena necesita 1 PBMS-CM, cada PBMS-CM con 2 puertos de sensor Hall

- Mida la carga de la cadena de baterías y la corriente de descarga, la corriente de ondulación

- Mida la corriente de carga y descarga de la batería multipolar y la corriente de ondulación con un módulo flexible y un sensor Hall

- Accesorios:

1) Sensor Hall y cable: rango de 0~±1000A con cable de 2m

2) Cable de comunicación: 5 m con puerto RJ45

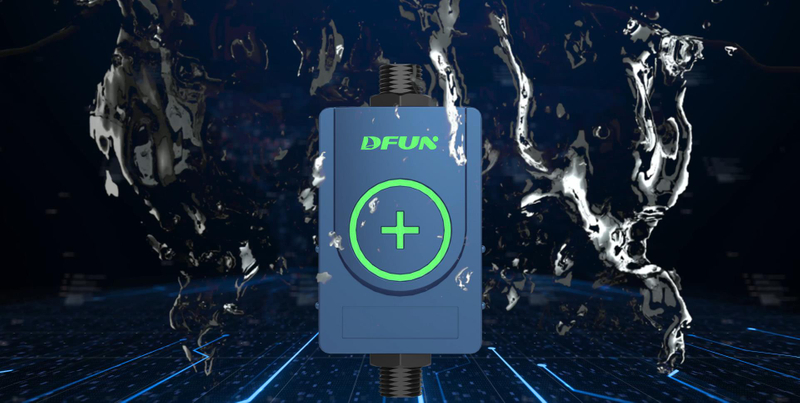

微信截图_20231117142941Sensor de celda de batería PBAT81-02 / PBAT81-12

- PBAT81-02 para batería de plomo-ácido de 2 V o batería de Ni-Cd de 1,2 V

- PBAT81-12 para batería de plomo-ácido de 12 V

- Monitorear el voltaje de la batería individual, la temperatura interna (polo negativo), la impedancia (valor óhmico)

- Equilibrio automático

- Grado de protección IP65

- Clasificación contra incendios UL94-HB-V0

- Alimentado por bus de comunicación, no consume energía de las baterías.

Módulos opcionales
微信截图_20231116111855
微信截图_20231116111955
Descripción del video

Demostración de la solución PBMS9000Pro

Sitio web:http://120.198.218.87:18089

Deje la información de contacto para la contraseña de demostración.
