Sistema de gestión de baterías PBMS9000Pro IP65

La solución de monitoreo de batería PBMS9000Pro con sensor de celda de batería PBAT81 de DFUN se puede utilizar para monitorear en línea cadenas de baterías, medir de manera integral y determinar el rendimiento de las celdas de batería.Como el sensor de celda PBAT81 se alimenta mediante un cable de comunicación, no hay consumo de energía de las celdas de la batería, lo que puede garantizar el funcionamiento confiable de las celdas de la batería.Es un sistema avanzado integrado con funciones web integradas, almacenamiento de datos históricos y múltiples capacidades de carga de datos.
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
  • PBMS9000Pro

  • DFUN

微信截图_20231117142822

Sistema de gestión de baterías PBMS9000Pro IP65

- Aplicar a sistemas de energía CC como petróleo y gas, plantas químicas, plantas de energía, etc.

- Monitorear máx.6 cuerdas y 420 baterías en total

- Mida baterías de Ni-Cd, plomo-ácido y multipolares.

- Alimentado por bus de comunicación, sin consumo de batería.

- Diseño antiinterferencias, soporte para conectar con UPS de alta frecuencia

- Detección automática de la dirección de identificación del sensor de batería

- Admite protocolos Modbus, SNMP, MQTT e IEC61850

- Sensor de extensión de soporte para medir la temperatura y humedad ambiente, corriente de fuga y resistencia de aislamiento (opcional)

- Cumple con IEEE 1188-2005

Estructura del sistema

微信截图_20231117142852

Especificaciones técnicasn
微信截图_20231117142926
¿Que esta incluido?
微信图片_20231116152029

Controlador principal del sistema de monitoreo de batería PBMS9000Pro

- Diseño estándar de 1 U para armario de distribución.

- Servidor web incorporado con pantalla visual

- Monitorear máx.Batería de 6 cuerdas, en un total de 420 baterías.

- Mida la corriente y el voltaje de la cadena de la batería, el voltaje y la corriente de ondulación, la corriente de carga y descarga, la temperatura interna, la impedancia, la resistencia de aislamiento, la corriente de fuga, la temperatura y humedad ambiente, SOC y SOH

- Mensaje de alarma por SMS o Email

- Admite protocolos Modbus-TCP, Modbus-RTU, SNMP e IEC61850

- Soporte MQTT para formato JSON para carga de datos

- 1 puerto RS485, 2 puertos Ethernet y 1 puerto de Antena 4G para carga de datos

- 6 puertos DI (conexión de entrada digital)

- 6 puertos DO (alarma sonora y luminosa)


微信截图_20231117142933

Sensor de medición de corriente de cadena PBMS-CM y sensor Hall

- Una cadena necesita 1 PBMS-CM, cada PBMS-CM con 2 puertos de sensor Hall

- Mida la carga de la cadena de baterías y la corriente de descarga, la corriente de ondulación

- Mida la corriente de carga y descarga de la batería multipolar y la corriente de ondulación con un módulo flexible y un sensor Hall

- Accesorios:

1) Sensor Hall y cable: rango de 0~±1000A con cable de 2m

2) Cable de comunicación: 5 m con puerto RJ45


微信截图_20231117142941

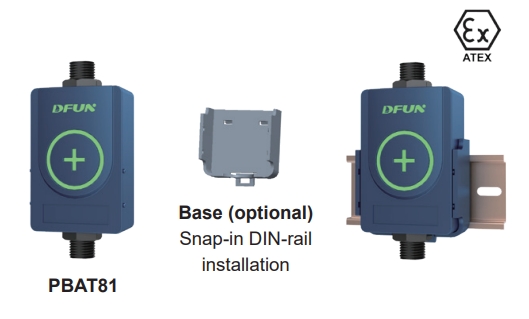

Sensor de celda de batería PBAT81-02 / PBAT81-12

- PBAT81-02 para batería de plomo-ácido de 2 V o batería de Ni-Cd de 1,2 V

- PBAT81-12 para batería de plomo-ácido de 12 V

- Monitorear el voltaje de la batería individual, la temperatura interna (polo negativo), la impedancia (valor óhmico)

- Equilibrio automático

- Grado de protección IP65

- Clasificación contra incendios UL94-HB-V0

- Alimentado por bus de comunicación, no consume energía de las baterías.

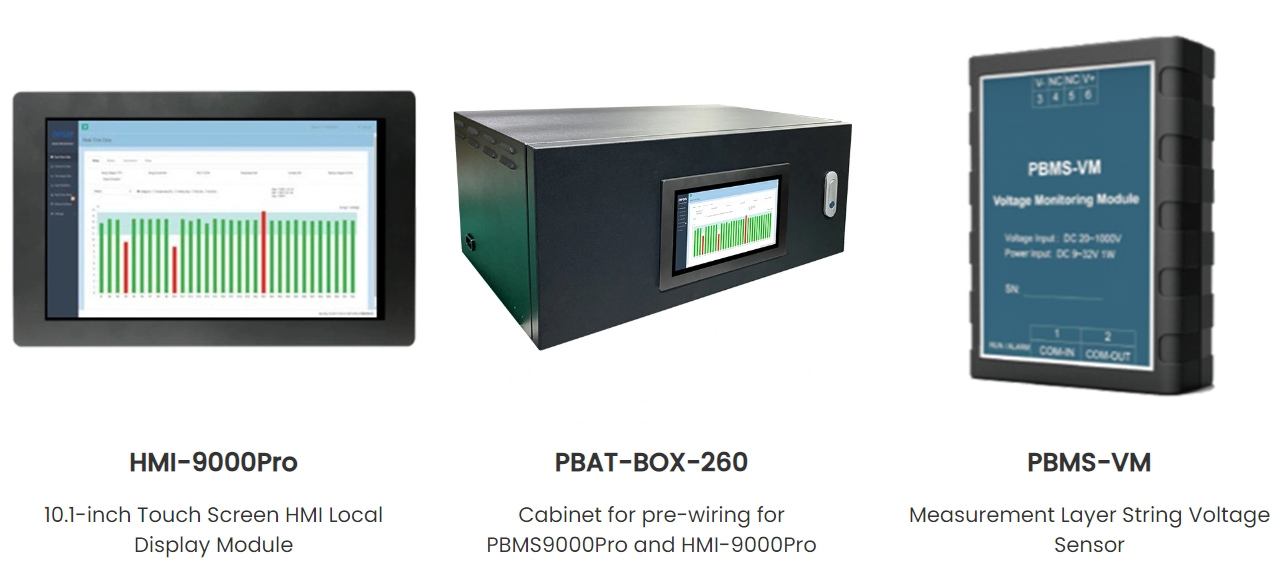

Módulos opcionales

微信截图_20231116111855

微信截图_20231116111955

Descripción del video

Demostración de la solución PBMS9000Pro

Sitio web:http://120.198.218.87:18089

Deje la información de contacto para la contraseña de demostración.
