144 circuitos. Un sistema de medidor de energía de bucle múltiple DFUN.
En un diseño convencional de un metro por circuito, monitorear 144 circuitos eléctricos puede requerir hasta 144 medidores individuales. Un medidor de energía de bucle múltiple DFUN consolida el mismo alcance de monitoreo en un sistema coordinado que consta de un controlador principal, unidades de medición modulares y transformadores de corriente.
El DFPM206 admite hasta 144 canales de monitoreo de circuitos derivados de CA, lo que ayuda a los centros de datos y otros sistemas de energía de alta densidad a simplificar el diseño de paneles, las comunicaciones, la puesta en servicio y la gestión de energía a nivel de sucursales.
¿Qué es un medidor de energía de bucle múltiple?
Un medidor de energía de bucle múltiple es un sistema de medición eléctrica centralizado que monitorea múltiples circuitos entrantes y derivados a través de un controlador. A diferencia de un medidor convencional que normalmente sirve a un circuito, un sistema de bucles múltiples combina un controlador, módulos de medición y sensores de corriente para recopilar datos eléctricos a nivel de circuito en una arquitectura coordinada.
DFUN ofrece modelos de bucle múltiple dedicados para sistemas de CA y CC:
DFPM201: hasta 12 circuitos DC
DFPM211: hasta 45 circuitos CA monofásicos o 15 trifásicos
DFPM206: hasta 144 circuitos derivados de CA
Este enfoque modular es particularmente valioso cuando un proyecto requiere una alta densidad de circuitos, espacio de panel limitado, comunicaciones centralizadas y visibilidad detallada a nivel de sucursal.
Medidores de energía tradicionales versus medición de bucle múltiple DFUN
En un sistema convencional de un medidor por circuito, 144 circuitos monitoreados pueden requerir hasta 144 medidores individuales. Un sistema de bucle múltiple DFUN utiliza un controlador centralizado y unidades de rama modulares para monitorear la misma escala de circuito a través de una arquitectura coordinada.
| Comparación | Metros convencionales | DFUN sistema de bucles múltiples |
| Arquitectura de medición | Un medidor independiente por circuito | Controlador central con unidades de medida modulares |
| unidades | ||
| proyecto de 144 circuitos | Hasta 144 contadores individuales | Una configuración del sistema DFPM206 |
| Diseño de paneles | Recortes repetidos de medidores o dispositivos de riel DIN | Controlador compacto y módulos de medición |
| Alambrado | Cableado de alimentación y comunicación repetido para cada medidor. | Comunicación centralizada con expansión modular. |
| Gestión de datos | Medidas distribuidas en muchos dispositivos. | Datos de sucursales organizados dentro de un sistema |
| Expansión | Añadir otro contador completo | Agregue módulos compatibles de 24 o 48 canales |
| Comunicaciones | Depende de cada medidor individual | Modbus RTU y Modbus TCP en DFPM206 |
| Análisis armónico | Dependiente del modelo | Hasta el pedido 63 en DFPM206 |
| Mantenimiento | Muchos dispositivos y direcciones de medidores independientes. | Arquitectura del sistema coordinado |
| Comunicaciones | Depende de cada medidor individual | Modbus RTU y Modbus TCP en DFPM206 |
| Análisis armónico | Dependiente del modelo | Hasta el pedido 63 en DFPM206 |
| Mantenimiento | Muchos dispositivos y direcciones de medidores independientes. | Arquitectura del sistema coordinado |
Resumen: DFUN no fabrica simplemente un medidor convencional más pequeño. Reemplaza una arquitectura distribuida de un metro por circuito con un sistema modular de monitoreo de múltiples circuitos.
¿Qué medidor de energía de bucle múltiple DFUN es el adecuado para su proyecto?

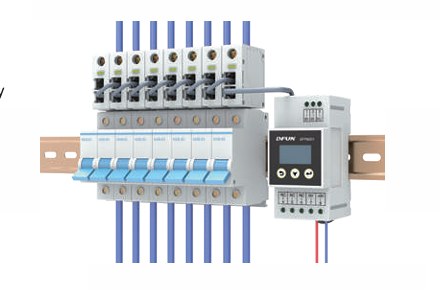

Medidor de energía CC multicanal DFPM201
DFPM201 está diseñado para aplicaciones de -48 VCC, como sistemas de facturación de sitios de telecomunicaciones y gestión de carga de CC.
Especificaciones clave
Admite hasta 12 circuitos CC monofásicos
Precisión de voltaje y corriente: Clase 0.5S
Precisión energética: Clase 1.0
Comunicación RS485
Protocolo Modbus RTU
Controlador principal modular y módulos de medición.
Más adecuado para
Sitios de telecomunicaciones
Distribución -48 VDC
Monitoreo de carga CC
Medición de energía CC a nivel de sucursal
Medidor de energía CA multicanal DFPM211
DFPM211 es un sistema de medición de CA modular compacto para gestión de energía de telecomunicaciones, centros de datos y otras aplicaciones de CA de circuitos múltiples.
Especificaciones clave
Admite hasta 45 circuitos monofásicos
Soporta hasta 15 circuitos trifásicos
Precisión de voltaje y corriente: Clase 0.5S
Precisión energética: Clase 1.0
Comunicación RS485
Protocolo Modbus RTU

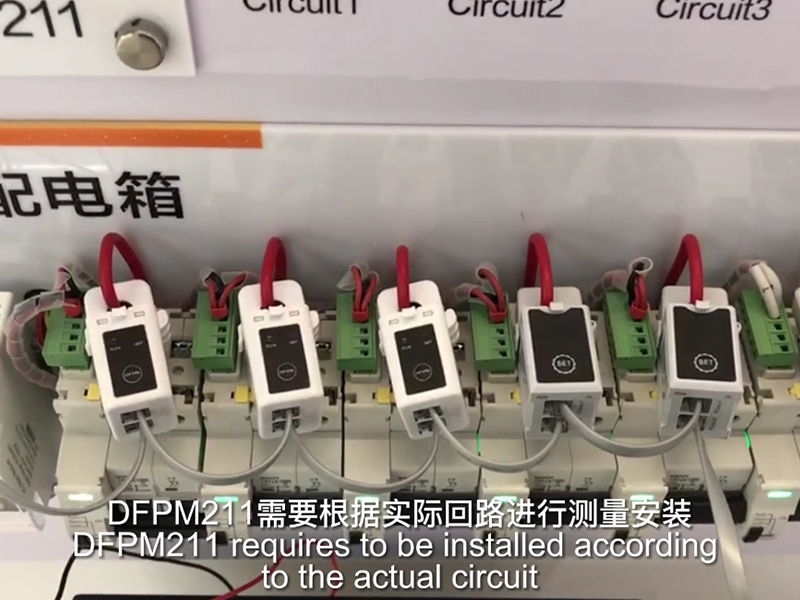

Beneficios de instalación documentados
Ahorra un 50% de espacio de instalación
Ahorra un 50% de horas de instalación
Ahorra un 50 % del tiempo de depuración del sistema
Más adecuado para
Distribución CA de densidad media
Instalaciones de telecomunicaciones
Gestión energética comercial
Distribución auxiliar del centro de datos.

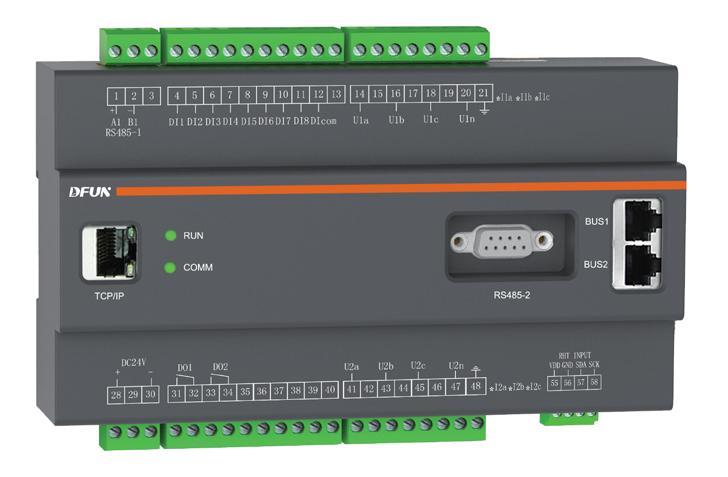

Medidor de energía CA multicanal DFPM206
DFPM206 está diseñado para centros de datos y salas de servidores que requieren recopilación de datos de energía de terminales de alta densidad y monitoreo de distribución de energía en tiempo real.
Especificaciones clave
Una o dos líneas entrantes
Monitoreo máximo de salida de rama de 144 canales
Módulos de monitoreo de sucursales de 24 o 48 canales
Opciones de CT de rama: 50 A o 100 A
Opciones de CT con abrazadera o de núcleo dividido
Monitoreo opcional de neutro y corriente de fuga
Análisis de armónicos de tensión y corriente hasta el orden 63.
Ocho entradas digitales y dos salidas digitales
Una interfaz de comunicación RJ45 y dos RS485
Modbus RTU y Modbus TCP
HMI con pantalla táctil opcional
Más de 5000 registros de eventos
Consulta de eventos históricos y diagnóstico de fallas.
Instalación en carril DIN
Precisión de medición
Tensión y corriente: ±0,5%
Potencia y energía: ±1%
Frecuencia: ±0,02 Hz
Más adecuado para
Centros de datos
Salas de servidores
Monitoreo de circuito derivado de alta densidad
Paneles de distribución de energía críticos
Gestión de energía del punto final
¿Cómo funciona el sistema de 144 circuitos DFPM206?
Un sistema DFPM206 se construye en cuatro capas coordinadas:
1. Transformadores de corriente derivados
Los transformadores de corriente miden circuitos salientes individuales. DFPM206 admite opciones de CT derivados de 50 A y 100 A en configuraciones de abrazadera o de núcleo dividido.
2. Módulos de seguimiento de sucursales
Las unidades de derivación DFPM206 monitorean 24 o 48 circuitos monofásicos. Se pueden combinar varios módulos para escalar el sistema a un máximo de 144 canales de sucursales.
3. Controlador principal
El controlador principal DFPM206 monitorea una o dos líneas entrantes, organiza los datos de la sucursal y proporciona comunicación con la plataforma de monitoreo ascendente.
4. Plataforma central de seguimiento
El controlador se conecta a una plataforma de monitoreo de energía, administración de infraestructura de centros de datos, administración de edificios o administración de energía a través de Modbus TCP o Modbus RTU.
El resultado es una arquitectura de monitoreo coordinada desde el sensor actual hasta la plataforma de gestión.
Centros de datos
Supervise los circuitos derivados de alta densidad, las alimentaciones entrantes y la distribución de energía de la sala de servidores. DFPM206 ayuda a los operadores a comparar cargas, identificar circuitos anormales e integrar datos a nivel de sucursal con una plataforma de monitoreo centralizada.
Sitios de telecomunicaciones
Utilice DFPM201 para cargas de -48 VCC o DFPM211 para distribución de CA. Ambos modelos admiten medición centralizada de múltiples circuitos en entornos de telecomunicaciones con limitaciones de espacio.
Instalaciones Industriales
Centralice el monitoreo de carga y energía en paneles de energía de circuitos múltiples. Utilice mediciones a nivel de sucursal para respaldar la planificación de capacidad, el mantenimiento y el análisis energético.
Edificios Comerciales
Supervise inquilinos, pisos, grupos de equipos o áreas funcionales sin instalar un medidor completo independiente para cada circuito monitoreado.
Sistemas de energía críticos
Realice un seguimiento de los circuitos entrantes y salientes en sistemas donde el tiempo de actividad, la visibilidad de las alarmas y el acceso centralizado a los datos son prioridades operativas.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre un medidor de energía de bucle múltiple y un medidor convencional?
R: Un contador de energía convencional normalmente mide un circuito. Un medidor de energía de bucle múltiple utiliza un controlador y unidades de medición modulares para monitorear múltiples circuitos entrantes y derivados dentro de un sistema coordinado.
P2: ¿Puede un sistema DFUN monitorear 144 circuitos?
P3: ¿'144 circuitos, un sistema' significa un medidor físico?
P4: ¿Qué modelo DFUN admite circuitos de CC?
P5: ¿Qué modelo DFUN admite 45 circuitos de CA?
P6: ¿Qué protocolos de comunicación admite DFPM206?
P7: ¿Puede el DFPM206 analizar armónicos?
P8: ¿DFPM206 es adecuado para centros de datos?
P9: ¿Cómo obtengo una propuesta de medidor de bucle múltiple DFUN?
