| Cantidad: | |
|---|---|

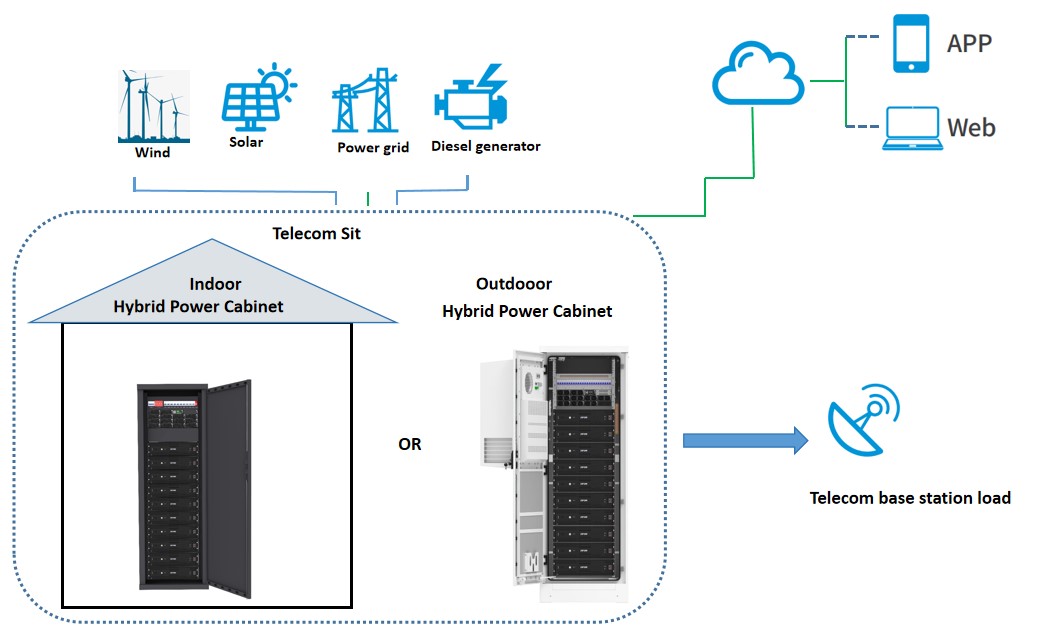

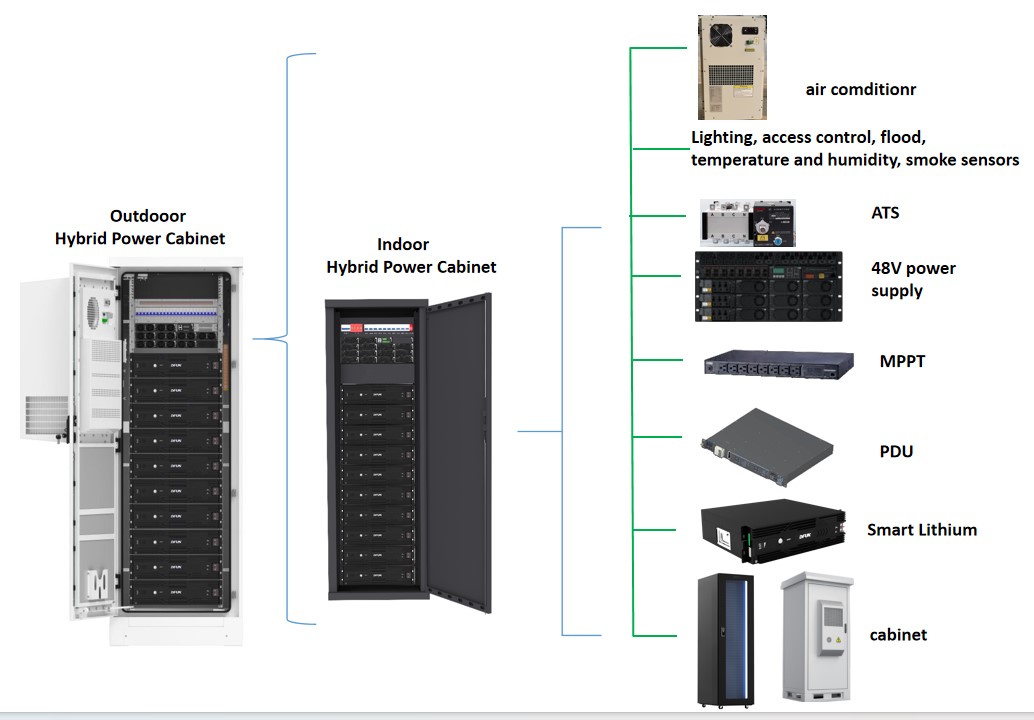

Diseño integrado: sistema de rectificador integrador de 48V DC, unidad de monitoreo, unidad de distribución de energía, batería y todo en uno en uno
Batería de litio inteligente: la batería de litio inteligente admite la mezcla de baterías nuevas y viejas y baterías de litio de plomo, y tiene una función de impulso inteligente para satisfacer las necesidades de la fuente de alimentación remota 5G
Diseño de alta potencia: hasta 600A (36kW)
Soporte de alta capacidad: admite hasta 10 grupos de 48V100AH o 48V165AH baterías de litio inteligente
Soporte de entrada de energía múltiple: admite platos principales, diesel y solar.
Admite múltiples gabinetes de sistema en paralelo: aumentar la potencia de salida
Admite múltiples modos de almacenamiento de energía: modo de afeitar pico, modo de regulación máxima, etc.
Reserve espacio para la instalación de equipos de comunicación

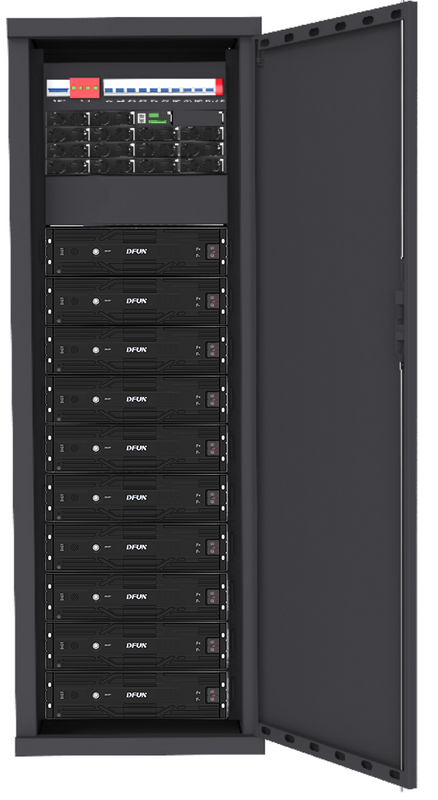

Tipo de solución | Solución 1 (exterior) | Solución 2 (interior) | |
Tipo de producto | DFCA48-O-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
Sistema | Dimensión (W × D × H) | 700 mm × 800 mm × 2200 mm | 600-800-2000 mm |
Peso | <256 kg (sin módulos rectificadores, batería, otro equipo opcional) | <200 kg (sin módulos rectificadores, batería, otro equipo opcional) | |
Modo de instalación | Instalación en el suelo (al aire libre) | Interior | |
Modo de cableado | Desde el fondo | Desde la parte inferior o superior | |
Modo de mantenimiento | Desde el frente | Desde la parte delantera y trasera | |
Material del gabinete | Hoja galvanizada de SGCC con fuerte resistencia a la corrosión | Placa de acero enrollado en frío de alta calidad SPCC | |
Color gabinete | Gris claro: RAL 7035 | Gris claro: Ral9007 | |
Barra de puesta a tierra | 7 × m6,1 × m8 | ||
EMC | EN300386 Clase A | ||
Nivel de protección | IP55 | IP20 | |
Batería | Estante y espacio interno | 3U, rack de 19 pulgadas (según la configuración real) | |
Tipo de batería | Max. 10pcs DFPA48100-S/DFPA48165-S | ||
Modo de enfriamiento | Aire acondicionado de DC | DC48V 1000W | NO |
Unidad de distribución |
Entrada de CA | 220/384VAC Tresfase de cuatro hilos, compatible con trifásico monofásico: 200-240 VAC/346-415 VAC Single-Fase: 200-240VAC, soporte para entradas del generador diesel | |
Tipo ATS | ATS-63A1/ATS-63A2/ATS-125C1 (opcional, solo para dos entradas de CA) | ||
Entrada fotovoltaica | Voltaje de entrada: 102V (rango 70-150V), capacidad de entrada 63a/2p*4 | ||
Salida de DC | Voltaje: Modo normal: 42VDC-58VDC, Módulo de refuerzo: 53.5vdc para admitir 57VDC constante (debe instalarse con batería de litio inteligente) | ||
Actual Máx.36kw (600a) | |||
Rama de batería | MCB: 125A × 10 | ||
Rama de LLVD | 2 × 125amcb, 3 × 63amcb (LLVD1) | ||
Rama BLVD | 2 × 32 AMCB,2 × 40 AMCB,4 × 63AMCB , 4 × 63AMCB , 2 × 125AMCB | ||
SP D | Entrada de CA : 40ka (8/20 μs) | ||
Salida de CC : 20 ka/max = 40ka ， 8/20 μ | |||
Rectificador | Entrada/salida | Entrada 85-300VAC; salida 42-58VDC; potencia 3000W, máximo 12 configuraciones | |
PV Módulo | Entrada/salida | Voltaje de entrada: DC70-150V Salida: 3000W (0-62.5a@-42vdcto-58vdc): eficiencia ≥ 0.96 (opcional) | |
Escucha | Configuración de interfaz | DI Entrada: DI*6, Do Salida: Do*6, Interfaz de comunicación: RS485*1, LAN*1 | |
Ambiente | Temperatura de funcionamiento | 0ºC a + 45ºC + radiación solar (soporte -20ºC si está configurado el cuadro de precalentamiento)） | |
Temperatura de almacenamiento | –40 ℃ ~ +70 ℃ | –20 ℃ ~ +60 ℃ | |
Humedad relativa operativa | 5% a 95% (sin condensación) | ||
Altitud | 0 a 4000 m (1ºC por 200 m de temperatura que se reduce de 2000 a 4000 m) | ||
