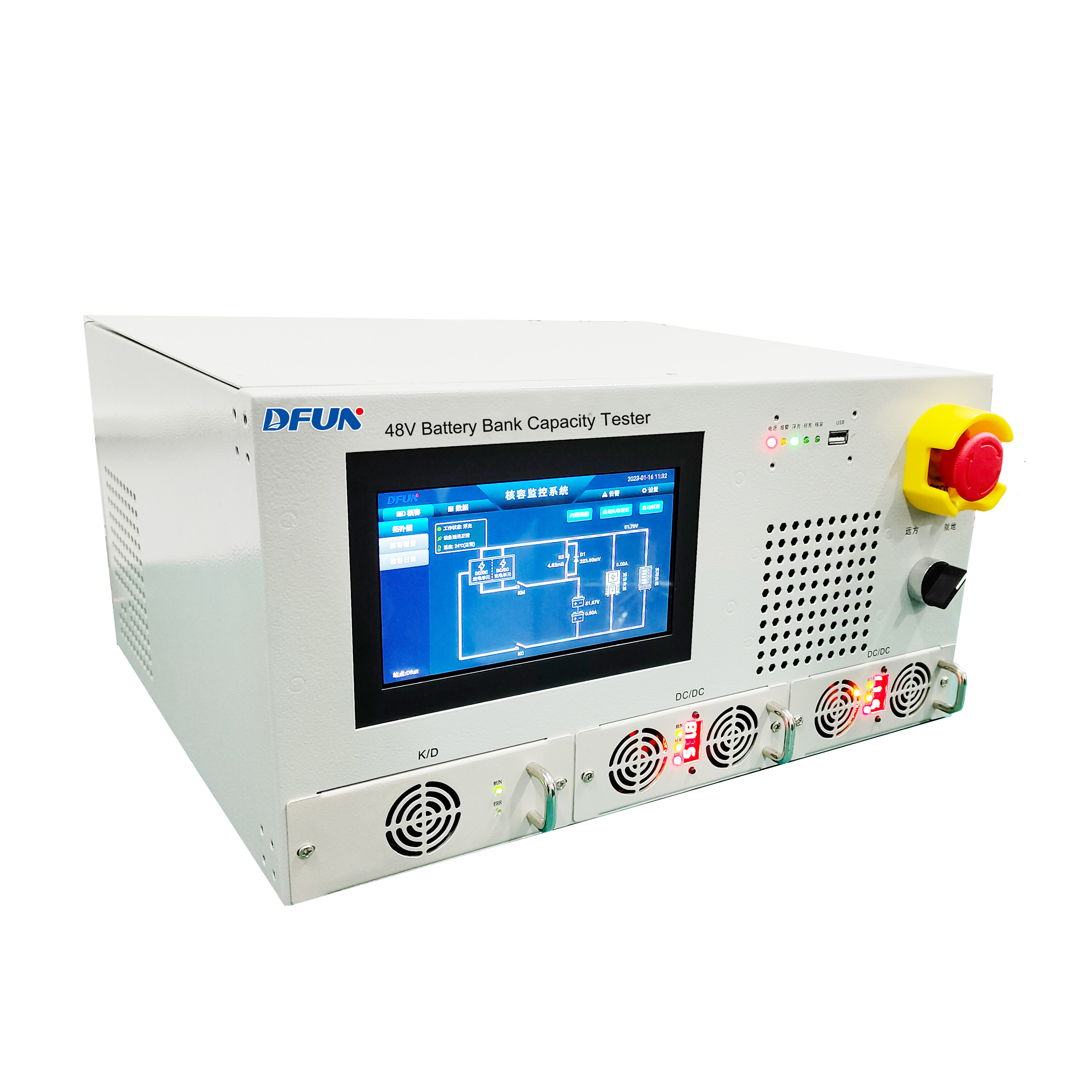

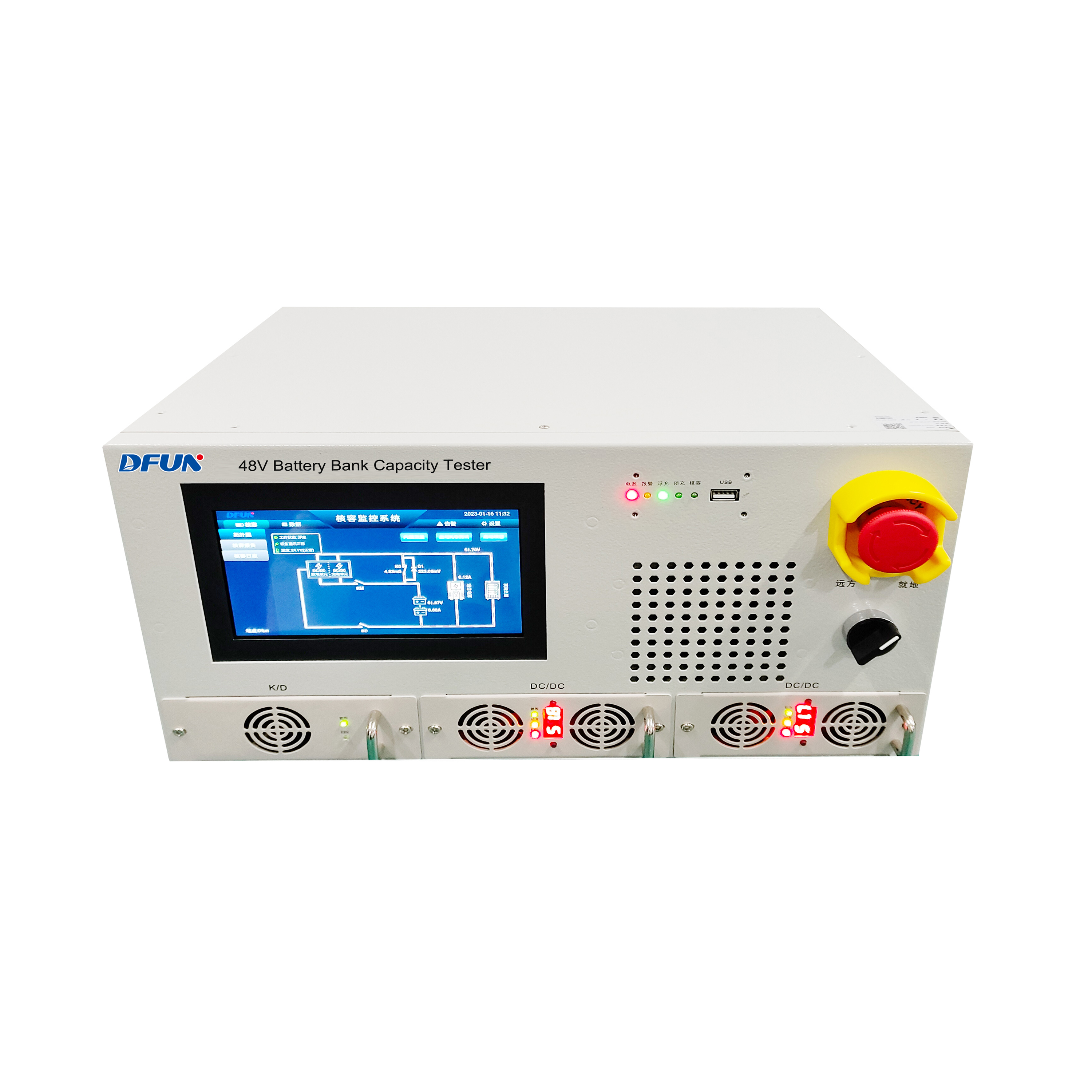

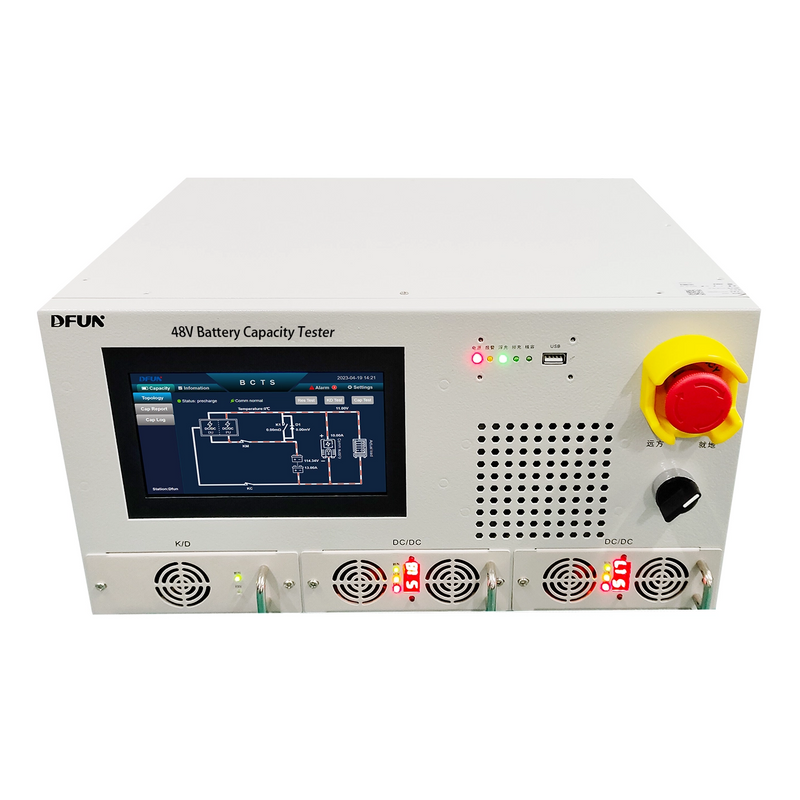

DFCT48
Característica
-Aplicar a sistemas de alimentación de 48 V, como subestación, sitio de telecomunicaciones, ferrocarril... transporte
- Probador de capacidad del banco de baterías integrado, monitoreo de batería
- Descargue la carga real mediante un aumento de tensión de CC/CC, sin carga ficticia adicional.
- BMS incorporado: controle el voltaje de la batería, la corriente de carga y descarga, ..impedancia, temperatura interna, temperatura ambiente y ..humedad, voltaje y corriente
- Almacenamiento de datos históricos durante 3 años, consulta de soporte y exportación
- Carga y descarga superficial para activar la batería regularmente, ..duración extendida de la batería

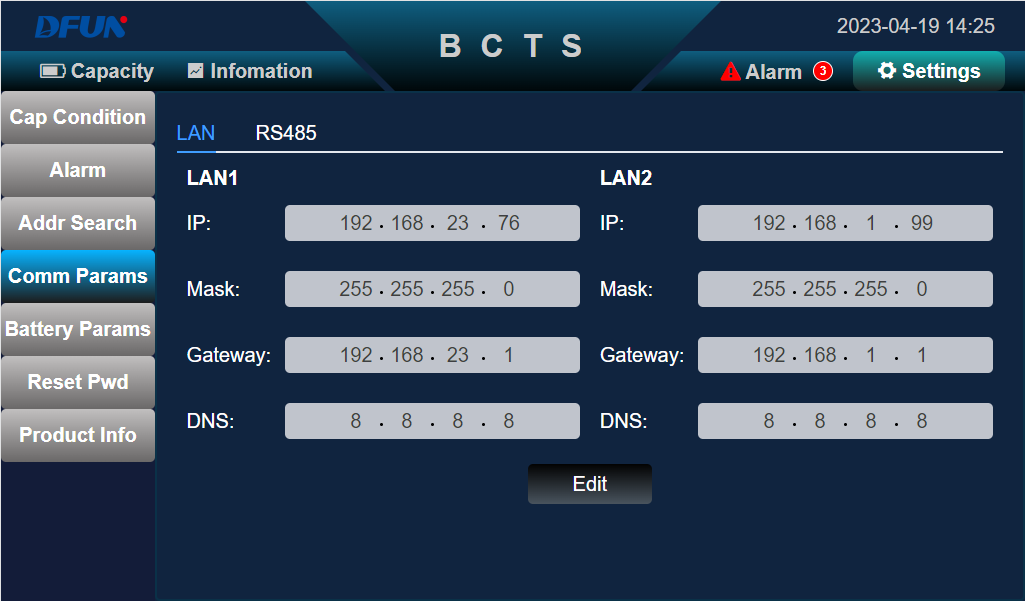

- HMI de pantalla táctil incorporada
- IEC61850, protocolo de comunicación Modbus
Introducción a terminales
UPC | ARM corteza A7 528MHz | Mostrar | LCD de 7 pulgadas para visualización y operación local | |
Memoria | DDR3 de 512 MB, EMMC 4G + 8G tarjeta de memoria tf | Rango de medida | actual | 1~2 cuerdas, rango: -2000 ~ 2000V (±2.0%, menos de 15 ℃ ~ 35 ℃), resolución: 0.01A |
MTBF | Clasificado: 48 VCC Consumo en espera: 45W | Corriente de rizado | 1~2 cuerdas, según la corriente nominal de la sala sensor, rango: DC 0 ~ 0.4*I (pico), resolución: 0.01A | |
enlace ascendente comunicación | - 2 puertos Ethernet (10/100M), (MODBUS-TCP, IEC61850) - 1 puerto RS485 (MODBUS-RTU) | Voltaje | 1~2 cuerdas, rango: 20~1000 VCC (±0,5 %), resolución: 0,01 V | |
comunicación de enlace descendente | Puertos RJ45 de 2 canales (conectar 1 ~ 2 cadenas, cada cadena ≤ 24 baterías, total máx. 48 baterías) | Entorno de operación | Temperatura de trabajo: -15 ℃ ~ 60 ℃ Temperatura de almacenamiento: -40 ℃ ~ 70 ℃ Humedad: 10 % ~ 95 % sin condensación | |
Prueba de inmunidad de ondas oscilatorias | GB/T17626.12-1998(IEC61000-4-12:1995), Nivel 3 | |||
Prueba de immuit de descarga electrostática | GB/T17626.2-2006(IEC61000-4-2:2008), Nivel 3 | |||
Prueba de inmunidad de campo electromagnético RF | GB/T17626.3-2006(IEC61000-4-3:2006+A1:2007+A2:2010), Clase A | |||
Prueba de inmunidad transitoria eléctrica rápida | GB/T17626.4-2008 (IEC61000-4-4:2012), Nivel 3 | |||
Prueba de inmunidad contra sobretensiones | GB/T17626.5-2006(IEC61000-4-5:2014+A1:2017+A2:2010), Nivel 3 | |||
Prueba de inmunidad conducida RF | GB/T17626.6-2008(IEC61000-4-6:2013), Clase A | |||
Prueba de inmunidad de campo magnético de frecuencia industrial | GB/T17626.8-2008 (IEC61000-4-8:2009), CV | |||
Prueba de límites de emisión electromagnética | GB/T14598.16-2002 (IEC60255-25:2000), cumple |

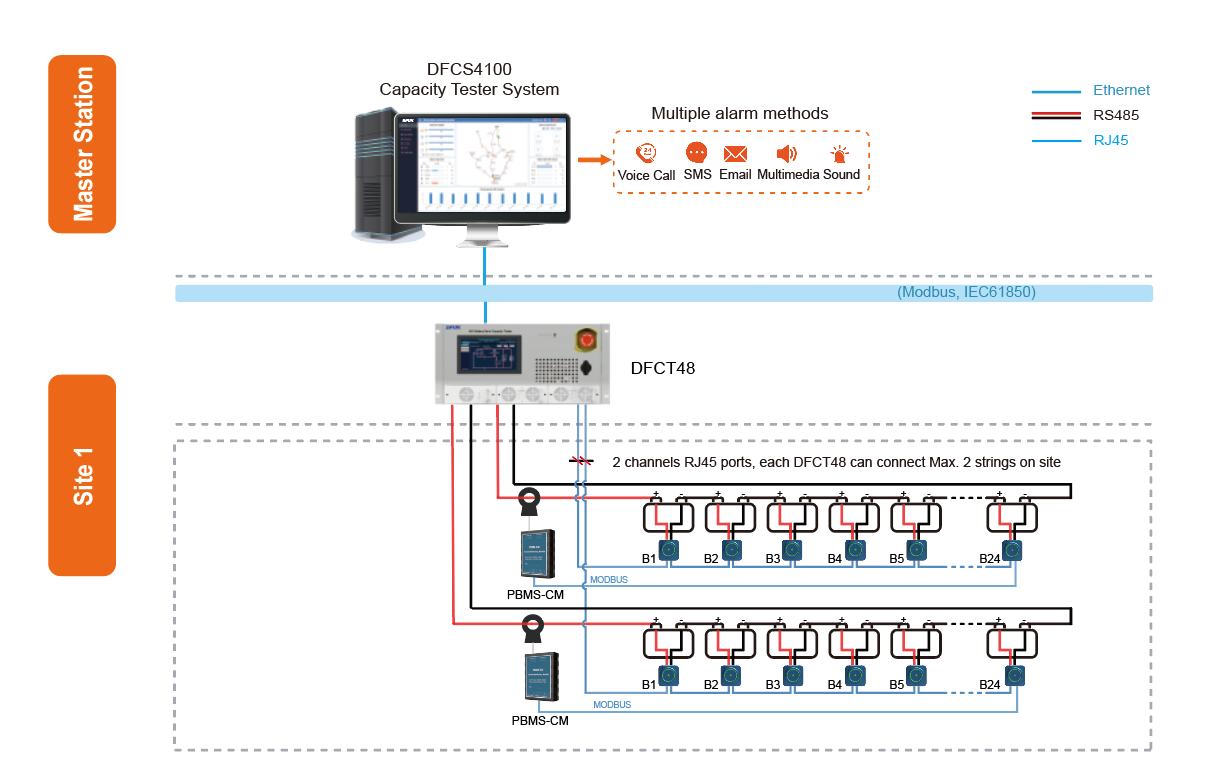

Solicitud
Línea de producción
