¿Por qué el sistema de monitoreo de batería?

La supervisión de la batería de DFUN ayuda tú Prolongue la vida útil de la batería, mantenga el tiempo de actividad y maximice el retorno de la inversión.

Ahorre dinero y evite pérdidas comerciales

Monitoreo 7*24h para analizar y predecir accidentes de batería que puedan ocurrir.
Informe de datos precisos y en tiempo real alarma(A través de indicador LED, notificación del sistema y notificación por SMS), lo que permite responder rápidamente a posibles accidentes de batería.
Reduzca el costo de control humano y mantenimiento.

Ahorrar tiempo

Supervise de forma remota los datos de la batería y descubra las fallas exactas de baterías individuales específicas.

Prolongue la vida de la batería

Iguale el voltaje de toda la cadena de baterías para optimizar el estado de la batería y prolongar su vida útil

Cálculo preciso de SOC y SOH

Para saber exactamente cuándo cambiar las pilas.

Garantizar la seguridad humana

Reducir la frecuencia de contacto físico con la batería.

Controle la temperatura y la humedad del ambiente

El exceso de temperatura ambiente y humedad daña la masa
rendimiento y capacidad.

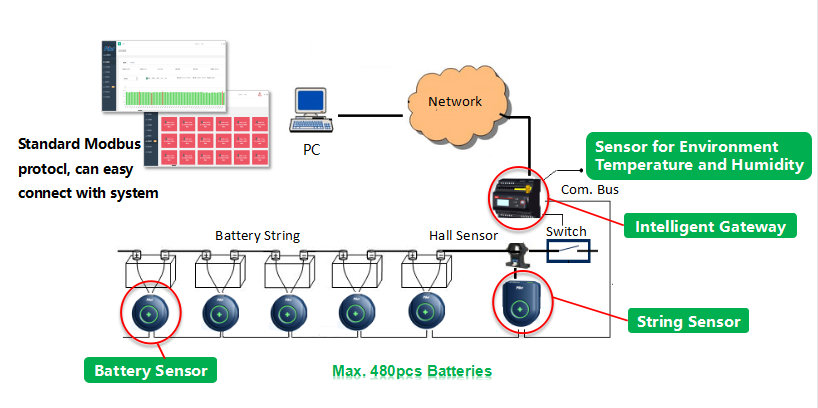

¿Como funciona?

Sensor de celda

Mida el voltaje de la celda, la impedancia interna y la temperatura de la celda desde el polo negativo.

Cada sensor de celda se comunica entre sí a través del protocolo DL-BUS.Los datos se cargan en PBAT600 mediante un cable RJ11.

Sensor de hilo

Mida el voltaje de la cadena, la corriente de carga y descarga a través del sensor Hall.

Enviar orden al sensor de celda para calcular SOC y SOH.

Igualar el voltaje de toda la cadena.

Puerta

Almacene y analice los datos que recopila.

Con el servidor web incorporado, todos los datos se pueden mostrar en el sistema de página web.

Informe de la batería, como el voltaje y la corriente de la cadena, el voltaje de la celda, la temperatura de la celda, la impedancia de la celda.

Localización de alarmas para problemas/problemas de batería.

SMS de alarma.

Disponible para protocolo de comunicación Modbus-TCP/IP y SNMP.

Mide la temperatura y la humedad del ambiente.

¿Qué medimos?

El sistema de monitoreo de batería DFUN brinda monitoreo 24/7/365 de parámetros clave tanto de la celda de la batería como de la cadena de la batería.Los usuarios pueden establecer umbrales para cada parámetro y la alarma se puede activar una vez que los valores de esos parámetros clave alcanzan el límite de los umbrales.Luego, los usuarios responden rápidamente a las alarmas y previenen accidentes catastróficos de la batería y evitan costosas pérdidas comerciales causadas por fallas en la batería.

Impedancia interna de la celda de la batería

La impedancia interna aumenta gradualmente a medida que transcurre el tiempo de servicio.La impedancia interna afecta la vida útil de la batería en un gran medida.Cuanto menor sea la resistencia, menor será la restricción que encuentre la batería para entregar la energía necesaria. picos de poder.Podemos determinar con precisión el final de su vida útil mediante la tendencia de la impedancia de la batería
Las lecturas de alta impedancia podrían ser la alarma de problemas como una conexión defectuosa y un circuito abierto.

Voltaje de celda de batería

Cargar la batería con el voltaje correcto es fundamental para el rendimiento y la duración de la batería.Un voltaje de carga incorrecto puede causar un gran daño a la capacidad de la batería y reducir su vida útil.Además, también puede provocar un exceso de gas, golpes y corrosión.Medir el voltaje de la celda también ayuda a identificar fallas catastróficas de la batería, como un cortocircuito en la batería.

Temperatura interna de la celda de la batería

Las corrientes de carga y descarga aumentan la temperatura de las baterías y la temperatura afecta directamente la vida útil y la capacidad de almacenamiento de las baterías.El sobrecalentamiento puede provocar un exceso de gas e incluso una explosión.DFUN El sistema de monitoreo de batería mide la temperatura interna desde el polo negativo, que está mucho más cerca de la temperatura real dentro de la batería.

SOC (estado de carga)

El SOC se define como la capacidad disponible expresada en porcentaje.Conocer el estado de carga de la batería es como conocer la cantidad de combustible en el tanque de combustible.SOC es una indicación de cuánto tiempo más continuará funcionando una batería antes de que necesite recargarse.

SOH (Estado de Salud)

El propósito de medir SOH (estado de salud) es proporcionar una indicación del rendimiento que se puede esperar de la batería en su estado actual o proporcionar una indicación de la cantidad de vida útil de la batería que se ha consumido y cuánto queda antes de que deba ser reemplazado.En aplicaciones críticas, como las centrales eléctricas de reserva y de emergencia, el SOC proporciona una indicación de si una batería podrá soportar la carga cuando se le solicite.El conocimiento del SOH también ayudará al ingeniero de planta a anticipar problemas para realizar diagnósticos de fallas o planificar el reemplazo.Esta es esencialmente una función de monitoreo que sigue el a largo plazo cambios en la batería.

Cadena de corriente de carga y descarga

Medir la corriente de la cadena ayuda a conocer la energía entregada y recibida por cada cadena de baterías.La carga incorrecta de la batería y las fallas de fuga se pueden detectar midiendo la corriente de la cadena.

Voltaje de cadena

Medir el voltaje de la cadena puede ayudar a identificar si las baterías están cargadas al voltaje correcto

Corriente de ondulación de cadena y voltaje de ondulación

La corriente y el voltaje de ondulación son causados ​​por la supresión incompleta de la forma de onda alterna dentro de la fuente de alimentación.El sistema de monitoreo de batería DFUN puede medir la corriente de ondulación excesiva y el voltaje de ondulación.

Equilibrio/ecualización de voltaje

La sobrecarga y la carga insuficiente pueden causar un gran daño a la capacidad de la batería.La capacidad de una cadena completa de baterías depende de la celda de la batería con la capacidad más baja.Por lo tanto, mantener el voltaje de todas las baterías equilibrado/ecualizado en cada cadena es muy importante.

Temperatura ambiente y humedad

El mejor rango de temperatura ambiente para una batería de plomo ácido es de 20 ℃ a 25 ℃.Un aumento de temperatura de 8 a 10 grados puede reducir la vida útil de la batería en un 50 %.Una humedad ambiental alta puede provocar una corrosión acelerada, mientras que una humedad ambiental baja puede provocar electricidad estática y accidentes por incendio.

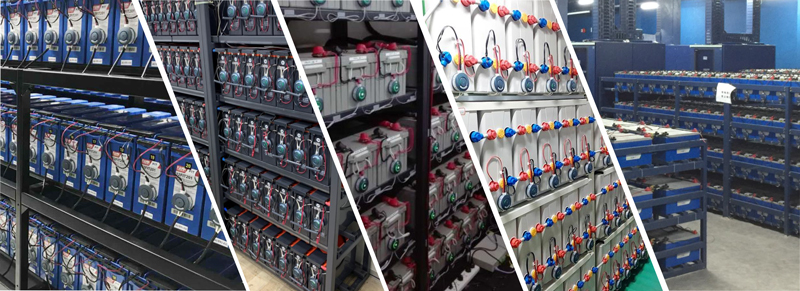

Independientemente del tamaño y la escala de sus operaciones, desde una sola cadena de baterías hasta múltiples sitios de sistemas en todo el mundo, DFUN tiene una solución de monitoreo de baterías que se adapta a sus necesidades.
