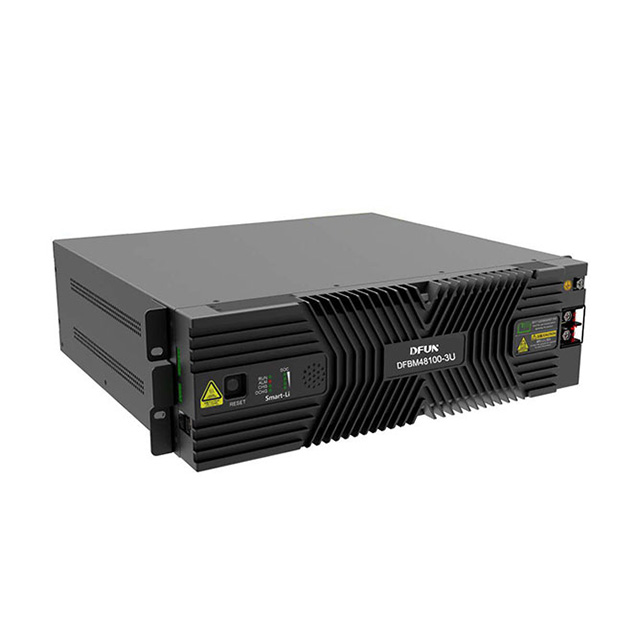

DFBM48100-3U
DFUN
 | - Uso mixto de baterías de litio y plomo-ácido - Conexión en paralelo de baterías de litio nuevas y viejas - Máx.32 paquetes de baterías en paralelo - Soporte para fuente de alimentación de larga distancia de voltaje constante - Integrado con BDC de alta eficiencia, reducción inteligente de picos, escalonamiento de picos, aumento de voltaje y uso híbrido - Diseño de alta confiabilidad: diseño BMS integrado, larga vida útil - Diseño de alta densidad: 100 Ah con tamaño de 3 U - Diseño modular libre de mantenimiento y ligero - Bluetooth y APP, monitoreo en tiempo real del estado de la batería |
| Parámetro de rendimiento | ||
Modelo | DFBM48100-3U | |
Voltaje nominal | 48V | |
Capacidad nominal | 100 Ah (C3, 0,2 C a 40 V a 25 ℃) | |
Laboral rango de voltaje | 40 ~ 60V | |
Equilibrado / flotante voltaje de carga | 54,5 V/52,5 V | |
Voltaje de descarga | 43,2 ~ 57,0 V | |
Constante descarga de presión | 44,0 ~ 57,0 V, predeterminado: 53,0 V | |
Máximo poder de descarga | 4800W | |
Limite la corriente de carga | 10A (ajustable) | |
cargando actual (máx.) | 100A | |
Descarga actual (máximo) | 100A | |
Descargar voltaje de corte | 40V | |
Peso | 40 ± 2 kg | |
Tamaño (An. x Pr. x Al.) | 442 mm * 410 mm * 133 mm (± 2 mm) | |
| Descripcion funcional | ||
Instalación método | Empotrado / Montaje en pared | |
Interface de comunicación | RS485*2 / Contacto seco*2 | |
Indicación estado | ALM/EJECUTAR/SOC | |
Paralelo comunicación | máx.32 grupos | |
Potencia de carga paralela | máx.potencia ≤ 24kW | |
Tornillo terminal | M6 | |
| Laboral condiciones | ||
Calor método de disipación | Disipación de calor autoenfriante | |
Altitud | ≤ 4000m | |
Humedad | 5% ~ 95% | |
Temperatura de almacenamiento | -40 ℃ ~ 70 ℃ | |
Laboral temperatura | Cargar | -5 ℃ ~ 45 ℃ |
Descargar | -20 ℃ ~ 50 ℃ | |
Recomendado temperatura de trabajo | Cargar | 15 ℃ ~ 35 ℃ |
Descargar | 15 ℃ ~ 35 ℃ | |
Almacenamiento | 20 ℃ ~ 35 ℃ | |
Corriente/A | 0.1C | 0.2C | 0.3C | 0.4C | 0.5C | 0.6C | 0.7C | 0.8C | 0.9C | 1C |
46,5 V | 9.55 | 4.7 | 3.04 | 2.2 | 1.67 | 1.33 | 1.06 | 0.87 | 0.69 | 0.54 |
45,0 V | 9.89 | 4.87 | 3.19 | 2.34 | 1.82 | 1.49 | 1.24 | 1.03 | 0.87 | 0.72 |
43,5 V | 10.12 | 4.97 | 3.27 | 2.42 | 1.9 | 1.55 | 1.3 | 1.13 | 0.99 | 0.87 |
42,0 V | 10.3 | 5.1 | 3.34 | 2.47 | 1.95 | 1.62 | 1.36 | 1.18 | 1.03 | 0.92 |
40,0 V | 10.5 | 5.2 | 3.41 | 2.54 | 2 | 1.65 | 1.4 | 1.22 | 1.07 | 0.95 |
Potencia/W | 480 | 960 | 1440 | 1920 | 2400 | 2880 | 3360 | 3840 | 4320 | 4800 |
46,5 V | 9.54 | 4.69 | 3.02 | 2.18 | 1.65 | 1.32 | 1.05 | 0.86 | 0.68 | 0.53 |
45,0 V | 9.88 | 4.85 | 3.17 | 2.32 | 1.8 | 1.47 | 1.22 | 1.01 | 0.85 | 0.7 |
43,5 V | 10.1 | 4.95 | 3.24 | 2.41 | 1.89 | 1.53 | 1.28 | 1.11 | 0.98 | 0.86 |
42,0 V | 10.28 | 5.1 | 3.33 | 2.43 | 1.92 | 1.58 | 1.31 | 1.15 | 1.01 | 0.9 |
40,0 V | 10.35 | 5.15 | 3.37 | 2.44 | 1.95 | 1.6 | 1.35 | 1.18 | 1.04 | 0.92 |
DFBM48100-3U Tiempo de espera a diferentes potencias de carga
